QCL激光红外探测器

滨松Hamamatsu有一款QCL超快红外探测器P16309-01，响应带宽为20GHz (-3 dB)，波长为4.65um，工作时无偏压，无需冷却，因此不需要外部电源。这款QCL红外探测器安装只需两个简单的步骤：将SMA接头连接到测量仪器（示波器等），然后将入射光引向内部聚焦透镜。

所属品牌：

产品介绍

滨松Hamamatsu有一款QCL超快红外探测器P16309-01，响应带宽为20GHz (-3 dB)，波长为4.65um，工作时无偏压，无需冷却，因此不需要外部电源。这款QCL红外探测器安装只需两个简单的步骤：将SMA接头连接到测量仪器（示波器等），然后将入射光引向内部聚焦透镜。这款QCL激光探测器还可称为20GHz超快红外探测器和量子级联光电检测器(Quantum Cascade Photodetector)。

量子级联激光超快光电探测器20GHz规格General ratings：

参数	描述	单位
接口类型	SAM	-
冷却	非冷却式	-
透镜	电容透镜	-
光圈	直径4.5	mm
偏振方向	标识*2	-

*1 必须对入射光进行聚光

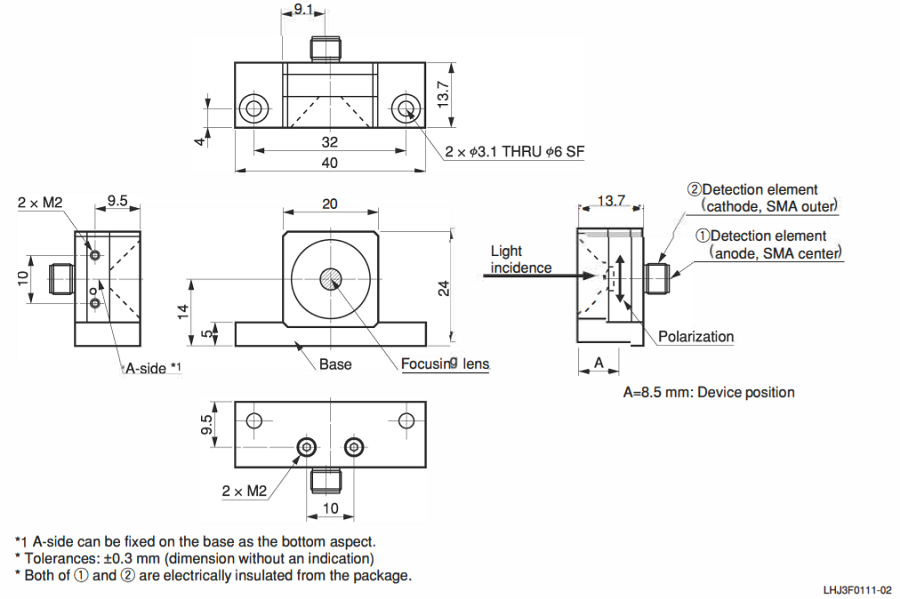

*2 见"图4"

量子级联激光超快光电探测器20GHz的最大绝对额定值Absolute maximum ratings：

参数	Symbol	参数	单位
起始温度*1	Topr	-10 - +50	℃
存储温度*1	Tstg	-10 - +50	℃
入射光亮度	Pmax	1	W/cm²

*1 无冷凝

* 运行时无需偏压

* 环境温度：Ta=25°C

量子级联激光超快光电探测器20GHz的电子和光学特性：

参数	Symbol	条件Condition	最小Min.	典型Typ	最大Max.	单位Unit
峰值灵敏波长	λp	-	4.60	4.65	4.70	um
光敏感性	S	λ=λp,f₀=800Hz, Δf=1Hz	0.5	1.0	-	mA/W
检测能力	D*	λ=λp,f₀=800Hz, Δf=1Hz	8.0X108	1.5X109	-	cm·Hz^1/2/W
等效噪声功率	NEP	λ=λp,f₀=800Hz	-	3.0X10-10	1.0X10-9	W/Hz^1/2
截止频率	fc	-3dB down, Zi=50Ω	18	20	-	GHz
接线端电容	Ct	f=1MHz	-	1.1	1.5	pF
并联电阻	Rsh	Vmeas=10mV	70	90	110	kΩ

*环境温度：Ta=25°c

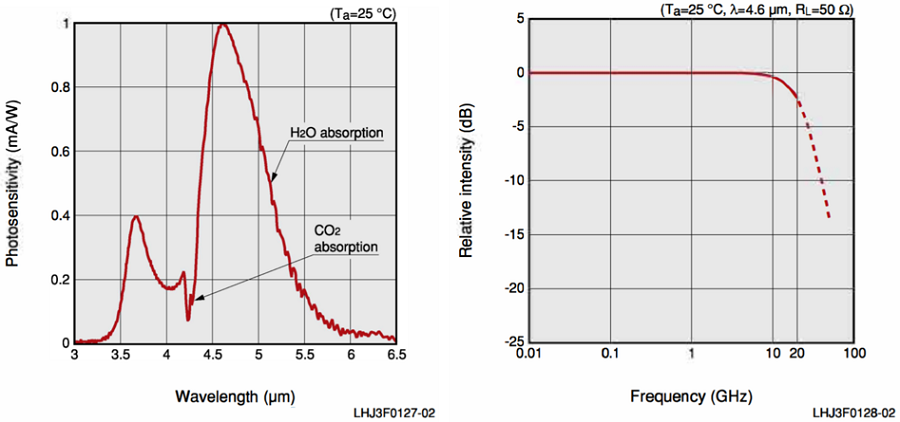

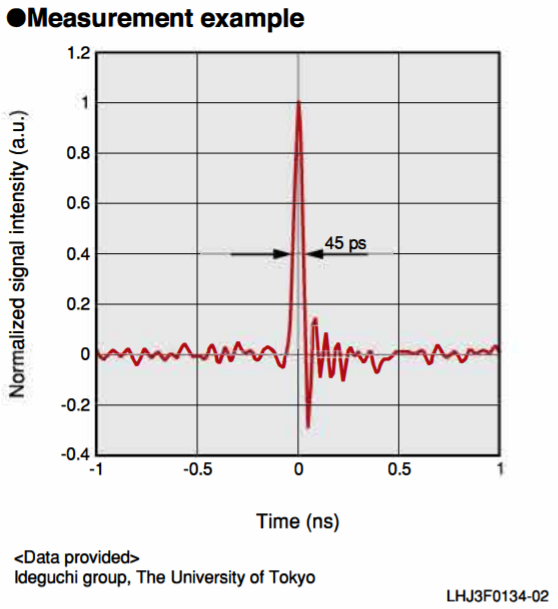

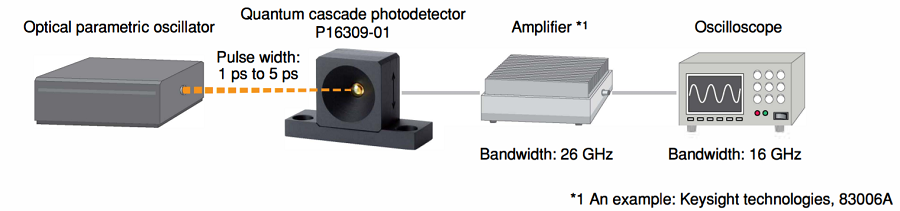

量子级联激光探测器P16309-01图示

中红外兆赫探测器(20GHz红外探测器)Mid-IR Gigahertz detector主要参数表：

型号	波长范围(um)	峰值波长(um)	有效区域	峰值波长时的 NEP(MAX) (W/Hz1/2)	频率响应	Notes
P16309-01	3.5-5.4	4.65	4.5mm dia	1.00E-09	DC->18 GHz	3
