德国TrinamiX近红外探测器不仅受到TO标准封装的保护，而且受到直接在芯片上封装的新型薄膜保护。在室温下具有长寿命和最高探测率。1-3μm PbS探测器额外的TO封装，可提高安全性、坚固性和与现有产品的兼容性。
所属品牌： 德国trinamix
TO封装的单通道TrinamiX硒化铅探测器提供双重封装。德国TrinamiX近红外探测器不仅受到TO标准封装的保护，而且受到直接在芯片上封装的新型薄膜保护。
德国TrinamiX PbS探测器薄膜封装，在室温下具有长寿命和最高探测率。1-3μm PbS探测器额外的TO封装，可提高安全性、坚固性和与现有产品的兼容性。
德国TrinamiX PbS探测器波长是1-3μm，室温下的峰值检测率是1x1011。
TrinamiX硒化铅探测器选择
用户可以自定义窗口和过滤器，带有1级或2级冷却器，包括热敏电阻。可以内置IED照明和检测，应要求提供自定义软件包。

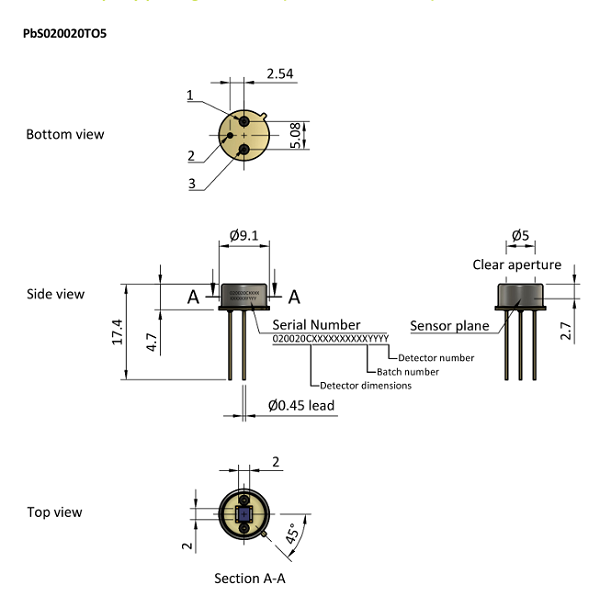

TO5示例包装外形(尺寸单位为mm)

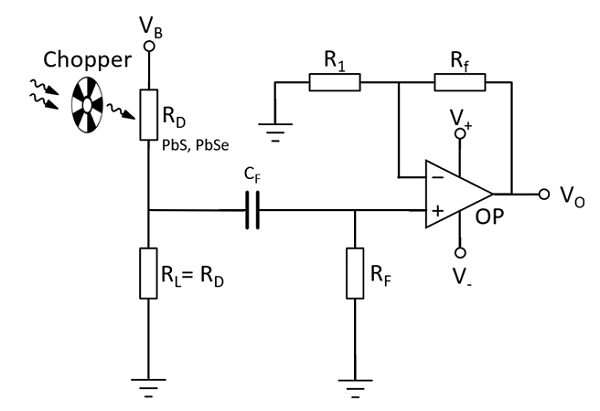

PbS近红外探测器示例电路。
电路图中VB是偏置电压，Vo是输出电压，RD是探测器的暗电阻，RL是负载电阻，CF是滤波电容，RF是滤波电阻，Rf是反馈电阻，R1是增益电阻。
PbS近红外探测器特点
- 双重封装(薄膜和TO封装)
-坚固耐用
-非常高的灵敏度
-蓝宝石窗
TrinamiX硒化铅探测器应用示例
-火焰监测
-火焰和火花检测
-气体检测与分析
-光谱学
-温度测量
-水分测量
TrinamiX PbS探测器参数
暗电阻RD【Ω】=0.05-1，用1550nm激光二极管测量，入射功率16uW/cm2。在具有1MΩ负载电阻的分压器电路中测量。50V/mm匹配电阻分压电路的光响应率和探测率计算。
|
型号 |
有效区域mmxmm |
峰值响应S(V/W) |
|
|
典型值 |
最小值 |
||
|
PbS010010TO5 |
1x1 |
8x105 |
5.6x105 |
|
PbS020020TO5 |
2x2 |
4x105 |
2.8x105 |
|
PbS030030TO5 |
3x3 |
3x105 |
1.8x105 |
|
PbS060060TO8 |
6x6 |
1.4x105 |
0.9x105 |
|
PbS010050TO5* |
1x5 |
3.5x105 |
2x105 |
TrinamiX近红外探测器其他参数如下。
|
元件温度C° |
峰值波长λP [µm] |
20%截止波长 |
峰值探测率 (620 Hz, 1 Hz) [cm·Hz½/W] |
时间常数 |
暗电阻 |
|
|
典型值 |
典型值 |
典型值 |
最小值 |
典型值 |
||
|
22 |
2.7 |
2.9 |
1.1x1011 |
0.8x1011 |
200 |
0.3-3 |

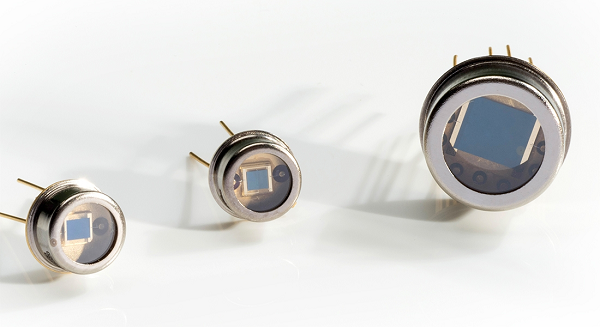

PbS近红外探测器

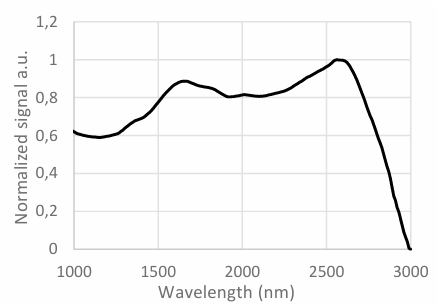

1-3μm PbS探测器典型的光谱响应

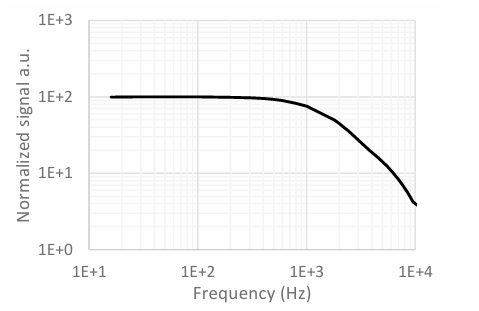

TrinamiX近红外探测器典型频率响应

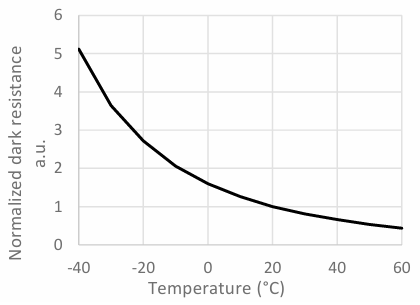

TrinamiX红外探测器典型电阻随温度变化
PbS近红外探测器存储温度是-55度~70度，暴露于紫外线会导致永久性损伤，TrinamiX红外探测器长时间暴露在可见光下会导致暂时的低暗阻力，所以存储时要避免暴露在紫外线和可见光下。
PbS近红外探测器工作温度是-30度到70度，要在无尘环境中进行操作。
