高功率激光功率计采用创新的产品设计，让光在探头上达到更好的空间均匀性，使十万瓦级激光功率计探头不易被打坏，万瓦激光功率计功率覆盖范围广0.1w-80KW
所属品牌： 中科光学
万瓦激光功率计功率覆盖范围广0.1W-150KW，千瓦万瓦激光功率计计线性度高，采用不同于热电偶的测温原理，极大程度提高了功率线性，也避免了热电偶的非线性和易于脱落的风险。激光功率传感器采用新型激光吸收涂层，因而具有高导热、耐高温和高吸收率等优点。高功率激光功率计采用创新的产品设计，让光在探头上达到更好的空间均匀性，使十万瓦级激光功率计探头不易被打坏。万瓦激光功率计又可以称为反射锥激光功率计/大功率激光功率计/千瓦级激光功率计/高功率计/高损伤阈值激光功率计和激光功率传感器。

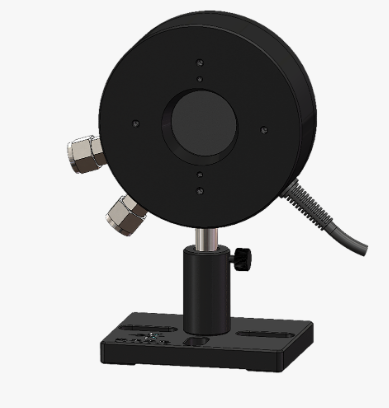

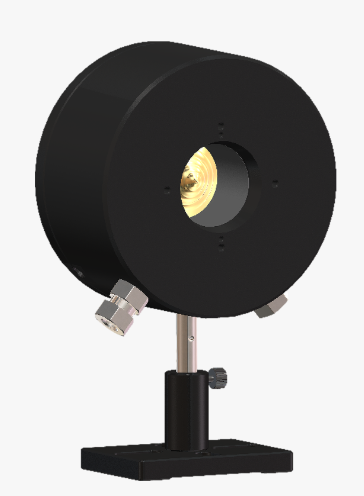

图：反射锥激光功率计/大功率激光功率计/高损伤阈值激光功率计/千瓦级激光功率计
十万瓦级激光功率计/高功率计特点
-高线性度
-口径35-150mm
-风冷和水冷
-高功率
-靶面吸收率高
千瓦万瓦激光功率计标准型号
命名规则：DHC对应我司高功率功率计表头；TP/W：风冷、水冷；C：紧凑型；XHP：高功率功率计；孔径C：锥形，孔径V：V型。5000W以下的功率计均为平面探头，5000W以上的功率计均为锥形探头；80kW和150kW激光功率计为V型探头。
|
型号 |
功率范围 |
波长范围 |
分辨率 |
测量不确定度 |
|
DHC-W1500-HP-36 |
10W-1500W |
0.19-20μm |
0.1W |
<3.5% |
|
DHC-W1500C-HP-35 |
10W-1500W |
0.19-20μm |
0.1W |
<5% |
|
DHC-TP1600-HP-60 |
5W-1600W |
0.19-20μm |
0.1W |
<4% |
|
DHC-W2000C-XHP-35 |
10W-2000W |
0.19-20μm |
0.1W |
<5% |
|
DHC-W2000-XHP-120 |
10W-2000W |
0.19-20μm |
0.1W |
<3.5% |
|
DHC-W2000-XHP-50 |
10W-2000W |
0.19-20μm |
0.1W |
<3.5% |
|
DHC-W3000-XHP-150 |
10W-3000W |
0.19-20μm |
0.1W |
<3.5% |
|
DHC-W3000-XHP-50 |
100W-3000W |
0.19-20μm |
0.1W |
<5% |
|
DHC-W5000-XHP-50C |
100W-5000W |
0.19-20μm |
0.1W |
<5% |
|
DHC-W10k-XHP-48C |
100W-11kW |
0.19-20μm |
0.1W |
<5% |
|
DHC-W15k-XHP-48C |
100W-16kW |
0.19-20μm |
0.1W |
<5% |
|
DHC-W20k-XHP-56C |
100W-20kW |
0.19-20μm |
0.1W |
<5% |
|
DHC-W30k-XHP-80C |
100W-33kW |
0.19-20μm |
0.1W |
<4% |
|
DHC-W80k-XHP-86V |
1kW-80kW |
0.19-20μm |
10W |
<4% |
|
DHC-W150k-XHP-120V |
5kW-150kW |
0.19-20μm |
10W |
<5% |
高功率激光功率计参数
|
参数名 |
DHC-W1500-HP-36 |
DHC-W1500C-HP-35 |
DHC-TP1600-HP-60 |
|
吸收率 |
90% |
90% |
90% |
|
波长范围 |
0.19-20μm |
0.19-20μm |
0.19-20μm |
|
功率范围 |
10W-1500W |
10W-1500W |
5W-1600W |
|
档位 |
Auto |
Auto |
Auto |
|
口径 |
36mm |
35mm |
60mm |
|
分辨率 |
0.1W |
0.1W |
0.1W |
|
响应时间 (0-95%) |
<5s |
5s |
10s |
|
测量不确定度 |
<3.5% |
<5% |
<4% |
|
非线性度 |
±1% |
±1% |
±1% |
|
精度 |
±3% |
±3% |
±3% |
|
损伤阈值 |
1.7kW/cm² @1.5kW |
4.5kW/cm² @1.5kW |
4kW/cm² @1600W |
|
制冷方式 |
水冷 |
水冷 |
风冷 |
|
流量 |
>3L/min满功率 |
>3L/min满功率 |
— |
|
尺寸 |
Ø111.2×36.2mm |
64×64×44.5mm |
128×128×130.1mm |
|
电缆长度 |
3m |
3m |
3m |
|
接头 |
DB15 |
DB15 |
DB15 |
|
重量（不含支架底座） |
1kg |
0.66kg |
2.95kg |
|
重量（含支架底座） |
1.3kg |
0.96kg |
3.25kg |
|
参数名 |
DHC-W2000C-XHP-35 |
DHC-W2000-XHP-120 |
DHC-W2000-XHP-50 |
|
吸收率 |
90% |
90% |
90% |
|
波长范围 |
0.19-20μm |
0.19-20μm |
0.19-20μm |
|
功率范围 |
10W-2000W |
10W-2000W |
10W-2000W |
|
档位 |
Auto |
Auto |
Auto |
|
口径 |
35mm |
120mm |
50mm |
|
分辨率 |
0.1W |
0.1W |
0.1W |
|
响应时间 (0-95%) |
5s |
<10s |
<5s |
|
测量不确定度 |
<5% |
<3.5% |
<3.5% |
|
非线性度 |
±1% |
±1% |
±1% |
|
精度 |
±3% |
±3% |
±3% |
|
损伤阈值 |
4.5kW/cm² @2kW |
1kW/cm² @2kW |
1kW/cm² @2kW |
|
制冷方式 |
水冷 |
水冷 |
水冷 |
|
流量 |
>5L/min满功率 |
>8L/min满功率 |
>5L/min满功率 |
|
尺寸 |
64×64×44.5mm |
Ø210×37.4mm |
Ø131×39.3mm |
|
电缆长度 |
3m |
3m |
3m |
|
接头 |
DB15 |
DB15 |
DB15 |
|
重量（不含支架底座） |
0.68kg |
3.30kg |
1.61kg |
|
重量（含支架底座） |
0.98kg |
3.60kg |
1.91kg |
|
参数名 |
DHC-W3000-XHP-50 |
DHC-W3000-XHP-150 |
DHC-W5000-XHP-50C |
|
吸收率 |
90% |
90% |
90% |
|
波长范围 |
0.19-20μm |
0.19-20μm |
0.19-20μm |
|
功率范围 |
100W-3000W |
10W-3000W |
100W-5000W |
|
档位 |
Auto |
Auto |
Auto |
|
口径 |
50mm |
150mm |
50mm |
|
分辨率 |
0.1W |
0.1W |
0.1W |
|
响应时间 (0-95%) |
5s |
<20s |
5s |
|
测量不确定度 |
<5% |
<3.5% |
<5% |
|
非线性度 |
±1% |
±1% |
±1% |
|
精度 |
±3% |
±3% |
±3% |
|
损伤阈值 |
1.7kW/cm² @3kW |
1kW/cm² @3kW |
1kW/cm² @5kW |
|
制冷方式 |
水冷 |
水冷 |
水冷 |
|
流量 |
>5L/min满功率 |
8L/min满功率 |
>8L/min满功率 |
|
尺寸 |
Ø143×55mm |
Ø249×38.9mm |
Ø143×55mm |
|
电缆长度 |
5m |
3m |
5m |
|
接头 |
DB15 |
DB15 |
DB15 |
|
重量（不含支架底座） |
2.83kg |
5kg |
2.95kg |
|
重量（含支架底座） |
3.13kg |
5.3kg |
3.25kg |
|
参数名 |
DHC-W10k-XHP-48C |
DHC-W15k-XHP-48C |
DHC-W20k-XHP-56C |
|
吸收率 |
90% |
90% |
90% |
|
波长范围 |
0.19-20μm |
0.19-20μm |
0.8-2μm, 10.6μm |
|
功率范围 |
100W-11kW |
100W-16kW |
100W-20kW |
|
档位 |
Auto |
Auto |
Auto |
|
口径 |
48mm |
48mm |
56mm |
|
分辨率 |
0.1W |
0.1W |
0.1W |
|
响应时间 (0-95%) |
5s |
5s |
7s |
|
测量不确定度 |
<5% |
<5% |
<5% |
|
非线性度 |
≤±1% |
<±1% |
±1% |
|
精度 |
±4% |
±4% |
±4% |
|
损伤阈值 |
16kW/cm² |
16kW/cm² |
16kW/cm² |
|
制冷方式 |
水冷 |
水冷 |
水冷 |
|
流量 |
>10L/min满功率 |
>14L/min满功率 |
18L/min满功率 |
|
尺寸 |
138×85mm |
Ø138×85mm |
Ø167×90mm |
|
电缆长度 |
5m |
5m |
5m |
|
接头 |
DB15 |
DB15 |
DB15 |
|
重量（不含支架底座） |
6kg |
6.2kg |
8.47kg |
|
重量（含支架底座） |
6.3kg |
6.5kg |
8.77kg |
150kW激光功率计:
|
参数名 |
DHC-W30k-XHP-80C |
DHC-W80k-XHP-86V |
DHC-W150k-XHP-120V |
|
吸收率 |
90% |
99.86% |
99.86% |
|
波长范围 |
0.19-20μm |
0.19-20μm |
0.19-20μm |
|
功率范围 |
100W-33kW |
1kW-80kW |
5kW-150kW |
|
档位 |
Auto |
Auto |
Auto |
|
口径 |
80mm |
86mm |
Φ120mm |
|
分辨率 |
0.1W |
10W |
10W |
|
响应时间 (0-95%) |
7s |
40-60s |
60s |
|
测量不确定度 |
4% |
<4% |
<5% |
|
非线性度 |
±1% |
±1% |
±1% |
|
精度 |
±3% |
±5% |
±5% |
|
反射率 |
2.88% |
0.14% |
0.14% |
|
损伤阈值 |
16kW/cm² |
20kW/cm² |
20kW/cm² |
|
制冷方式 |
水冷 |
水冷 |
水冷 |
|
流量 |
>28L/min满功率 |
30-75L/min@1-30kW 50-75L/min@30-50kW 60-75L/min@50-80kW |
40-240L/min@10-30kW 80-240L/min@30-60kW 140-240L/min@60-100kW 200-240L/min@100-150kW |
|
尺寸 |
Ø228×115mm |
380×280×191mm |
539×350×182mm |
|
电缆长度 |
5m |
3m |
3m |
|
接头 |
DB15 |
USB |
USB |
|
重量（不含支架底座） |
19.4kg |
26.50kg |
41.80kg |
|
重量（含支架底座） |
22.5kg |
27.90kg |
43.20kg |
