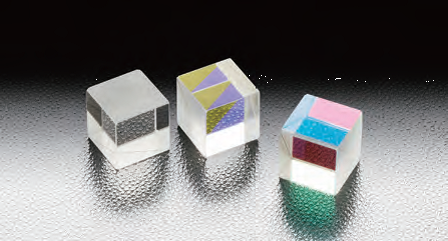

非偏光立方分光镜NPCH

西格玛光机非偏振立方分光镜和直线偏光的偏光方向无关，反射光和透过光的分束比（１：１）保持不变。备有适用于各种激光波长的系列产品。

所属品牌： 日本OptoSigma

产品介绍

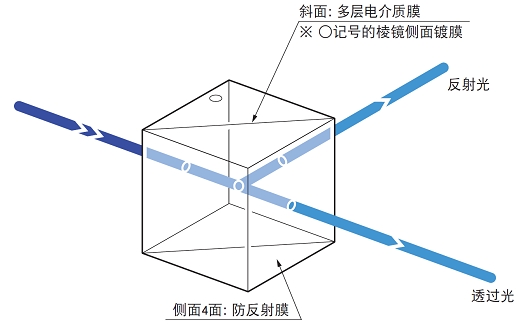

对于激光或直线偏光的光源，反射光和透过光的分束比可以严格成为１：１的半反射镜。由于反射面为多层电介质膜和透明粘接剂，射入面和射出面有防反射薄膜，可以减小光量的损失，有效的使用入射光。非偏振立方分光镜和直线偏光的偏光方向无关，反射光和透过光的分束比（１：１）保持不变。备有适用于各种激光波长的系列产品。由于非偏振分束立方体是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围直径相同时，透过光或反射光不会渐晕或变小。

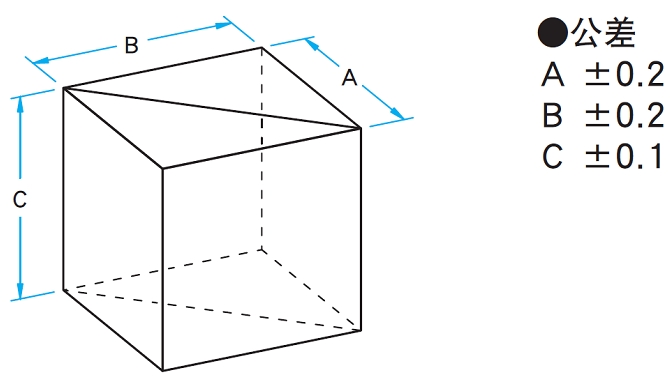

西格玛光机非偏振立方体半反射镜NPCH外形图

Optosigma 非偏光立方体分光镜NPCH型号汇总列表

型号	适用波长〔nm〕	A＝B＝C〔mm〕	材质	透过率〔%〕
NPCH-10-2660	266	10	合成石英	50±10
NPCH-15-2660	266	15	合成石英	50±10
NPCH-20-2660	266	20	合成石英	50±10
NPCH-10-3550	355	10	合成石英	50±7
NPCH-15-3550	355	15	合成石英	50±7
NPCH-20-3550	355	20	合成石英	50±7
NPCH-10-4050	405	10	BK7	50±7
NPCH-15-4050	405	15	BK7	50±7
NPCH-20-4050	405	20	BK7	50±7
NPCH-10-4880	488	10	BK7	50±5
NPCH-15-4880	488	15	BK7	50±5
NPCH-20-4880	488	20	BK7	50±5
NPCH-10-5145	514.5	10	BK7	50±5
NPCH-15-5145	514.5	15	BK7	50±5
NPCH-20-5145	514.5	20	BK7	50±5
NPCH-10-5320	532	10	BK7	50±5
NPCH-15-5320	532	15	BK7	50±5
NPCH-20-5320	532	20	BK7	50±5
NPCH-05-6328	632.8	5	BK7	50±5
NPCH-10-6328	632.8	10	BK7	50±5
NPCH-15-6328	632.8	15	BK7	50±5
NPCH-20-6328	632.8	20	BK7	50±5
NPCH-10-6700	670	10	BK7	50±5
NPCH-15-6700	670	15	BK7	50±5
NPCH-20-6700	670	20	BK7	50±5
NPCH-10-7800	780	10	BK7	50±5
NPCH-15-7800	780	15	BK7	50±5
NPCH-20-7800	780	20	BK7	50±5
NPCH-10-8300	830	10	BK7	50±5
NPCH-15-8300	830	15	BK7	50±5
NPCH-20-8300	830	20	BK7	50±5
NPCH-10-10640	1064	10	BK7	50±5
NPCH-15-10640	1064	15	BK7	50±5
NPCH-20-10640	1064	20	BK7	50±5
NPCH-10-13000	1300	10	BK7	50±5
NPCH-15-13000	1300	15	BK7	50±5
NPCH-20-13000	1300	20	BK7	50±5
NPCH-10-15500	1550	10	BK7	50±5
NPCH-15-15500	1550	15	BK7	50±5
NPCH-20-15500	1550	20	BK7	50±5

Optosigma NPCH非偏光立方体分光镜技术指标

共同指标
材质	BK7 合成石英
基材面型精度	λ/4
透过光束偏角	＜5′
镀膜	斜面多层电介质膜侧面4面防反射膜
入射角度	０°
分束比（反射：透过）	１：１
激光损伤阈值	0.3J/cm2（脉冲宽10ns，重复频率20Hz）
表面质量	20－10
有效范围	外形尺寸85%的正方形的内切圆（A＝B＝C≦7mm：外形尺寸80%的正方形的内切圆）
