160×110mm通孔载物台常用于显微镜中，PIEZOCONCEPT为这一些载物台提供了更方便的选择，用户无需安装转接件或者对载物台进行改装来适配自己使用的压电纳米Z轴平移台。
所属品牌： Piezoconcept

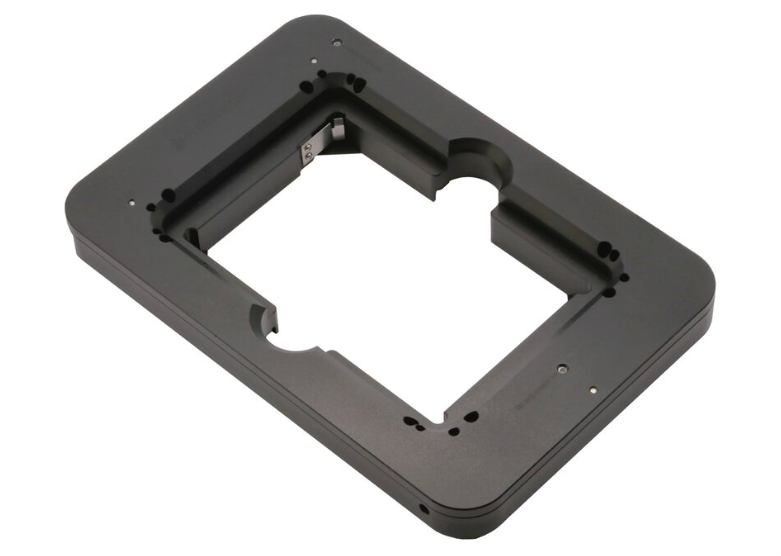

法国PIEZOCONCEPT为使用K-TYPE型号载物台通孔的载物台提供了可以直接安装的显微镜Z轴压电载物台(Nano-positioning System) Z-INSERT系列高精度亚纳米显微镜Z轴平台。160×110mm通孔载物台常用于显微镜中，PIEZOCONCEPT为这一些载物台提供了更方便的选择，用户无需安装转接件或者对载物台进行改装来适配自己使用的压电纳米Z轴平移台。这样不仅可以降低用户使用的电动载物台的工作负载，也能更好的减小因连接件或者改装加工所造成的误差。
Z-INSERT系列Z轴压电柔性铰链平台的主要特点：
-显微镜载物台适配性强
-控制器支持数字信号控制
-压电Z轴位移台采用Silicon HR sensor，设备的环境适应性强
-稳定性高
-性价比高
Z-INSERT系列压电Z轴位移台的响应频率高，线性度好，对于工作环境的适应性比电容传感器好，在稳定性上又优于常规的金属应变片。法国PIEZOCONCEPT的Z-INSERT压电纳米Z轴平移台与以下显微镜载物台兼容。
-ASI – MS-2000 平顶 XY/XYZ 电动平台（需要非平顶平台的特殊版本）
-Marzhauzer – Scanning Stage SCAN IM 120×80（SCAN IM系列的中心通孔大部分规格相同）
Z-INSERT系列压电Z轴位移台主要应用：
-显微镜自动化搭建
-精密工业生产
-实验室科研需求
-非常规设施的组建与使用
法国PIEZOCONCEPT的Z-INSERT系列压电纳米Z轴平移台(Nano-positioning
System)具有很高的性价比，行程从50um~500um可以选择，此外如果有需要更精细的操作，可以选装USB接口和数字旋钮。Z-INSERT系列采用了PIEZOCONCEPT的新型的单晶硅传感器（Silicon HR sensor），在环境适应性和稳定性上均有提升。Z-INSERT系列显微镜Z轴压电载物台的 128.5×86.5mm 开口适用于所有 SBS 标准127.5×85mm足迹的多孔微孔板（例如 96 孔微孔板）。
Z-INSERT系列高精度亚纳米显微镜Z轴平台参数规格表：

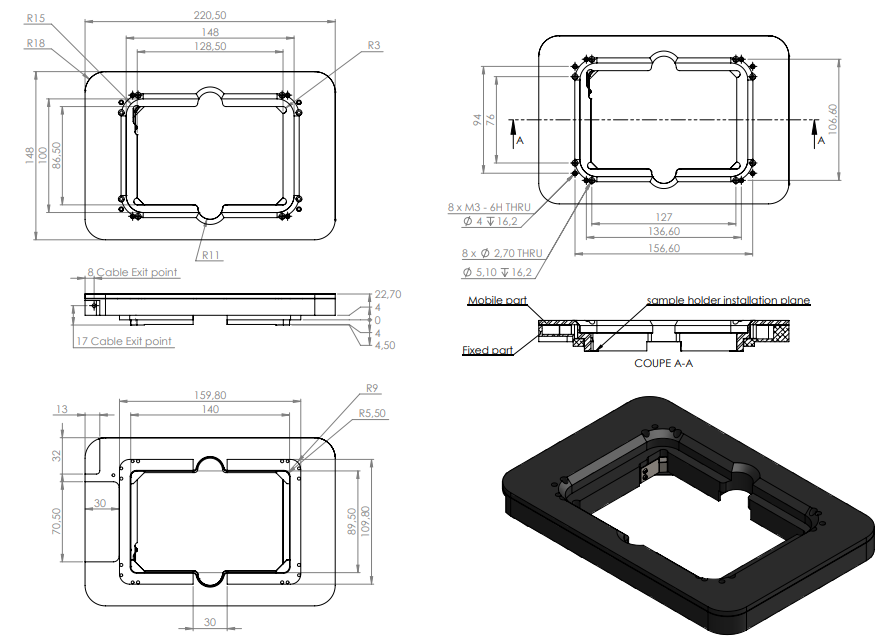

Z-INSERT系列Z轴压电柔性铰链平台的优势在于它适用于所有标准的 160mm×110mm 开口（K 型框架）。这种类型的开口在大多数第三方制造商提供的电动平台上都有使用。Z-INSERT高精度亚纳米显微镜Z轴平台(Nano-positioning System)的128.5mm×86.5mm开口适用于所有SBS标准 127.5×85mm 的多孔微孔板（例如 96 孔微孔板）。
|
Z-INSERT系列Z轴压电柔性铰链平台主要规格参数表 |
||||
|
型号 |
Z-INSERT.100 |
Z-INSERT.200 |
Z-INSERT.300 |
Z-INSERT.500 |
|
行程（um） |
100 |
200 |
300 |
500 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
0.5 |
|
噪声底（nm-typ.） |
0.01 |
0.02 |
0.03 |
0.05 |
|
重复精度（nm） |
0.2 |
0.4 |
0.6 |
1 |
|
线性化（典型值） |
0.02% |
|||
|
共振频率（Hz） |
500 |
400 |
350 |
250 |
|
刚度（N/pm） |
0.6 |
0.5 |
0.4 |
0.25 |
|
传感器 |
硅基HR传感器 |
|||
|
最大负载（kg） |
横向使用1kg；垂直使用0.5kg |
|||
