M-iPLAN-APO NIR近红外激光物镜

Shibuya近红外物镜，M-iPLAN-APONIR系列，涵盖5-50×倍率，焦距40-4mm，采用无限远校正光学系统，95mm焦距设计

所属品牌：

产品介绍

近红外物镜，M-iPLAN-APONIR系列，涵盖5-50×倍率，焦距40-4mm，近红外线物镜适用于450-1800nm宽波长范围，是飞秒激光与近红外激光加工专用的高NA无限远补偿物镜，近红外校正物镜也可用于明视野观察。NIR物镜系列采用无限远校正光学系统，95mm焦距设计，在可见光至近红外区域均进行修正，具备高分辨率特性，其中近红外激光物镜LCD系列针对0.7mm厚度进行修正，可透过液晶玻璃实现明视野观察，十分适合激光加工场景。近红外线物镜可满足近红外激光加工及明视野观察的高精度需求。

Shibuya近红外物镜（M iPLAN APO NIR系列）是飞秒激光、近红外激光加工用高度NA无限远补偿物镜。也可以用于明视野观察。近红外激光物镜具有以下特点：

- 无限远校正光学系统

- 修正设计到可见光区域和近红外区域

- 高分辨率规格

- 近红外校正物镜LCD系列是0.7mm修正设计，透过液晶玻璃的明视野观察

- 近红外激光物镜最适合激光加工

- 有各种各样的物镜。大型光学制造商也制作了高价的特别订购品以合理的价格提供。

Shibuya近红外校正物镜技术参数表：

型号	倍率	数值孔径NA	工作距离WD	焦距F	分辨率R	焦点深度DOF	波长	(φ24目镜)(mm)
M-iPLAN-APO NIR5	5倍	0.13	44.6mm	40mm	2.12μm	±16.3μm	450〜1800nm	φ5mm
M-iPLAN-APO NIR7	7倍	0.22	36.4mm	28.6mm	1.25μm	±5.7μm	450〜1800nm	φ3.57mm
M-iPLAN-APO NIR10	10倍	0.28	34mm	20mm	0.98μm	±3.5μm	450〜1800nm	φ2.5mm
M-iPLAN-APO NIR20	20倍	0.29	31mm	10mm	0.95μm	±3.3μm	450〜1800nm	φ1.25mm
M-iPLAN-APO NIR50	50倍	0.55	13mm	4mm	0.5μm	±0.9μm	450〜1800nm	φ0.5mm
M-iPLAN-APO NIR-HD20	20倍	0.42	20.68mm	10mm	0.65μm	±1.6μm	450〜1800nm	φ1.25mm
M-iPLAN-APO NIR-HD50※	50倍	0.67	10mm	4mm	0.41μm	±0.6μm	450〜1800nm	φ0.5mm
M-iPLAN-APO LCD-NIR-HD20	20倍	0.45	16.7mm	10mm	0.61μm	±1.4μm	450〜790nm	φ1.25mm
M-iPLAN-APO LCD-NIR-HD50	50倍	0.8	3.34mm	4mm	0.34μm	±0.4μm	450〜790nm	φ0.5mm

近红外物镜外形图：

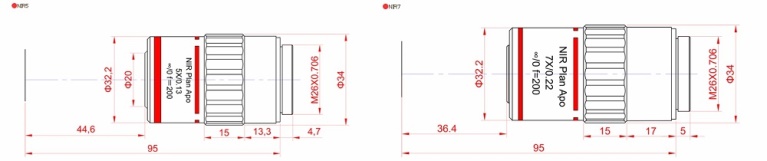

M-iPLAN-APO NIR5、M-iPLAN-APO NIR7

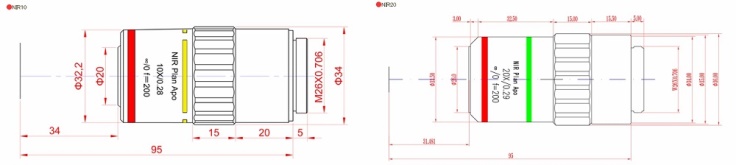

M-iPLAN-APO NIR10、M-iPLAN-APO NIR20

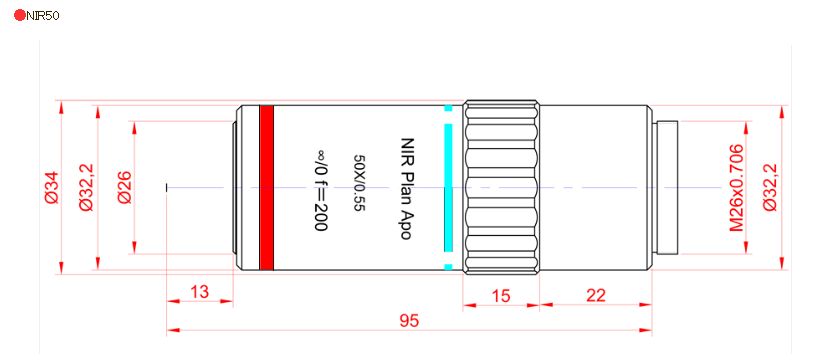

NIR物镜M-iPLAN-APO NIR50

M-iPLAN-APO NIR-HD20、M-iPLAN-APO NIR-HD50

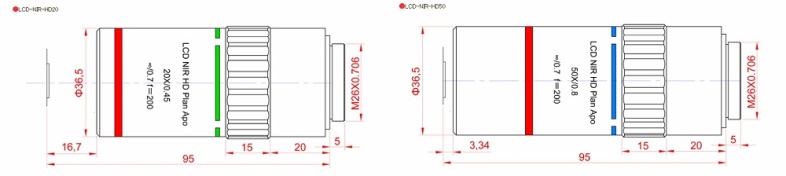

M-iPLAN-APO LCD-NIR-HD20、M-iPLAN-APO LCD-NIR-HD50
