高通量太阳能模拟器Sciencetech

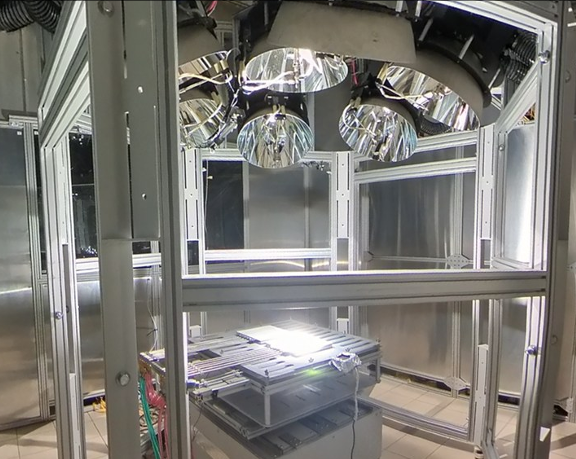

Sciencetech高通量太阳光模拟器（High Flux Light Pipe Solar Simulator）由一个6500W辐射模块组成，该Sciencetech太阳能模拟器套件包括电源、辐射模块、弧光灯、冷却系统以及所有必要的电缆和工具。高通量太阳光模拟器HFSS适用于各种需要强光和受控光照条件的应用

所属品牌： Sciencetech

产品介绍

Sciencetech高通量太阳光模拟器（High Flux Light Pipe Solar Simulator）由一个6500W辐射模块组成，设计用于 380-480 VAC 三相作。该Sciencetech太阳能模拟器套件包括电源、辐射模块、弧光灯、冷却系统以及所有必要的电缆和工具。高通量太阳光模拟器HFSS适用于各种需要强光和受控光照条件的应用。High Flux太阳能模拟器对于开发和测试太阳能接收器和反应堆至关重要，而这些接收器和反应堆用于聚光太阳能发电 (CSP) 系统，将太阳光转化为热能。这些HFSS太阳能模拟器还用于测试热能存储系统，用于储存热量以备后用，确保它们能够在不同条件下有效地捕获和释放能量。此外，Sciencetech HFSS太阳能模拟器还用于材料科学，用于研究材料在高温和高辐射通量条件下的行为。高通量太阳光模拟器还用于航空航天工程，用于测试航天器的热防护系统，确保这些材料能够承受太空旅行的极端条件。通过提供稳定且可重复的光源，HFSS太阳能模拟器使研究人员能够在不受自然光影响的情况下进行实验，从而获得更准确、更可靠的结果。

高通量太阳光模拟器的主要应用：

-聚光太阳能发电

-热能储存

-热化学反应

-材料测试

高通量太阳光模拟器系统HFSS-RMP-6500-220和HFSS-RMP-6500-480的特点：

-3MW/m²峰值辐照度

-完整即用型系统

-6.5kW聚焦氙弧灯

-触摸屏电源和软件控制

-系统可根据客户的具体需求进行定制

-符合CE认证

Sciencetech HFSS太阳能模拟器根据特定的电气要求进行配置，可提供两种电气选型HFSS-RMP-6500-220和HFSS-RMP-6500-480。HFSS-RMP-6500-220高通量太阳模拟器，6500W，220V，50/60Hz，31A，三相（200-240V之间），4线(3P+E)。包含6英尺（1.8米）长的硬接线电源线，带L15-50P。HFSS-RMP-6500-480高通量太阳模拟器， 6500W，380-480VAC（峰峰值电压，3P+E），50/60 Hz，17.4-14.2A三相，包含一根L16-30电源线。

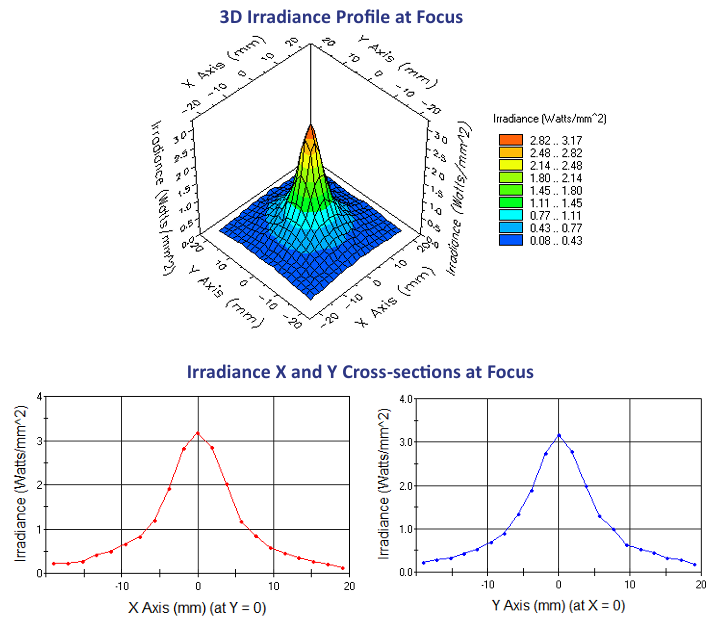

Sciencetech高通量太阳光模拟器每个辐射模块在直径 30 毫米的目标上的典型功率为1100W。典型峰值辐照度为3MW/m²。Sciencetech太阳能模拟器提供各种配件和定制服务，以调整光输出，满足客户的特定应用需求。下图显示的是Sciencetech太阳能模拟器焦点处的辐照度分布，1W/mm²相当于约1000个太阳光。

Sciencetech HFSS太阳能模拟器的性能规格：

性能规格
辐照区域	聚焦光斑，直径约30mm
典型工作距离	1372.8mm
灯泡类型	XE6500
灯泡平均寿命	750小时
物理规格
	辐射模块	控制架	下置式支架	电源
典型重量（kg）	30	105	360	27
尺寸（mm）	703×574×568	550×654×1285	2505.5+406.4×1727×1727	657×266×483
工作环境	室内，通风良好的环境，不适用于家庭应用
工作温度范围（℃）	15-30
工作湿度范围（%RH）	<80%，无凝结
电气规格：631-6.5k-480电源（每个电源）
电压（rms）	380-480VAC 3P
频率	50/60Hz
最大电流（rms）	16.8A
保险丝	CC 时间-延迟 25A，600V
电气规格：631-6.5k-220电源（每个电源）
电压（rms）	200–240VAC 3P
频率	50/60Hz
最大电流（rms）	31.3A
断路器	50A
保险丝	1A，600V
电气规格：辐射模块（每个辐射模块）
额定电压	39V
额定工作电流	133-173A
电气规格：Global Safe控制箱
电压（rms）	100–240VAC 1P
频率	50/60Hz
最大电流（rms）	3A
保险丝	1.0A，250V，慢熔断；6.3A，250V，慢熔断
认证
CE合规声明	是

高通量太阳能模拟器Sciencetech的配件：

-HFSS-TECH（168-8121）

高通量太阳能模拟器HFSS技术包是HFSS系统的重要补充。它包含一个网络交换机，用于连接多个电源和计算机控制附件（最多5个电源加2个附件）、一个基于网页的摄像头（用于查看High Flux太阳能模拟器支撑结构的内部）以及对准激光器，用于轻松定位辐射模块的目标平面。

-HFSS-OW-BF（168-8017）

用于Sciencetech高通量太阳光模拟器的单硼浮子输出窗口。此输出窗口可通过4个螺钉轻松安装到辐射模块上。由于弧光灯采用强制风冷，它无法将辐射模块的弧光灯与目标平面完全隔离，但可以保护输出免受直接污染。

-HFSS-ADJUST-DF（168-8022）

此插件旨在与 Sciencetech 高通量太阳光模拟器下置式支架系列（例如168-8120）连接。请为每个辐射模块（例如168-9000或168-9001）添加1个HFSS-ADJUST-DF。

典型横向调整量（取决于高通量太阳能模拟器HFSS支架）[mm]：±31

旋转调整量 [deg]：±15

倾斜调整量 [deg]：±30

-HFSS-ESTOP-4（168-8023）

High Flux太阳能模拟器附加的紧急停止按钮。该紧急停止按钮最多可控制4个辐射模块系统（例如168-9000）。紧急停止按钮可切断与其连接的系统的所有电源。

-HFSS-DFSTAND-4A（168-8120）

适用于 Sciencetech高通量太阳光模拟器 (HFSS) 系列的高度可调支架，可向下操作。包含高通量太阳能模拟器横向和倾斜调节装置 (168-8022) 时，此支架最多可容纳4个辐射模块。支架结构包含2个检修门，每个检修门都带有独立的视口，1个位于正面，1个位于背面。支架结构两侧各包含4个检修面板（共8个），可根据HFSS太阳能模拟器系统进行的实验，将大型电缆、管道等引入和引出支架结构。

-HFSS-RACK-4（168-8123）

Sciencetech高通量太阳光模拟器系统的电源机架，每个机架最多可容纳4个电源。

-HFSS-GSC（168-8060）

Global Safe 控制箱是一个可控制多达12个HFSS电源的独立控制单元。该控制箱可实现无缝控制，并提高安全性。所有电源均可通过Global Safe控制箱同时开启和关闭。此外，它还配备2个急停按钮、一个带故障保护的门接近传感器以及4色灯箱。

-HFSS-XYZSTAGE

一个 XYZ 平台，可轻松将被测器件移动到高通量太阳能模拟器HFSS的焦平面。

-HFSS-LAMBERTIONPLATE

水冷式朗伯板，用于通过相机观察焦点。

-HFSS-GARDONGAUGE

可用于测量HFSS太阳能模拟器焦平面的功率。结合XYZ平台，可以绘制功率（辐照度）分布图。

-HFSS-THERMO-10K

用于测量Sciencetech HFSS太阳能模拟器焦平面光功率的热电堆。
