MLE光纤耦合微透镜专为SMF-28单模光纤的耦合或准直设计，可提供一维光纤耦合微透镜MLE-C250-F0.71-N4，MLE-C250-F0.71-N8，MLE-C250-F0.71-N12，MLE-C250-F0.71-N16和16x16光纤耦合微透镜MLE-C250-F0.71-N16x16。
所属品牌：
光纤耦合微透镜阵列（Fiber Coupling Microlens Array）适用于多通道光通信系统，支持激光源、光纤与波导阵列之间的光信号耦合、光复用及光交换功能。MLE光纤耦合微透镜专为SMF-28单模光纤的耦合或准直设计，可提供一维光纤耦合微透镜MLE-C250-F0.71-N4，MLE-C250-F0.71-N8，MLE-C250-F0.71-N12，MLE-C250-F0.71-N16和16x16光纤耦合微透镜MLE-C250-F0.71-N16x16。
多通道光纤耦合微透镜的图示：

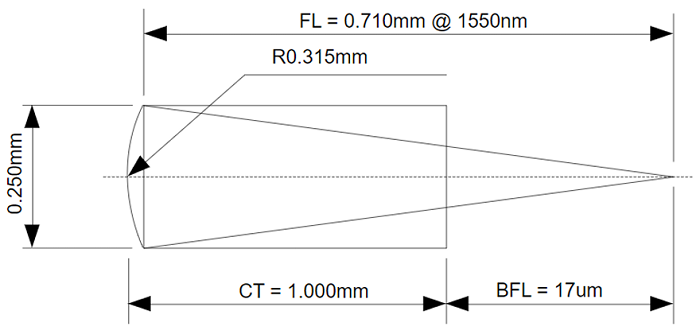

光纤微透镜阵列的单个透镜图

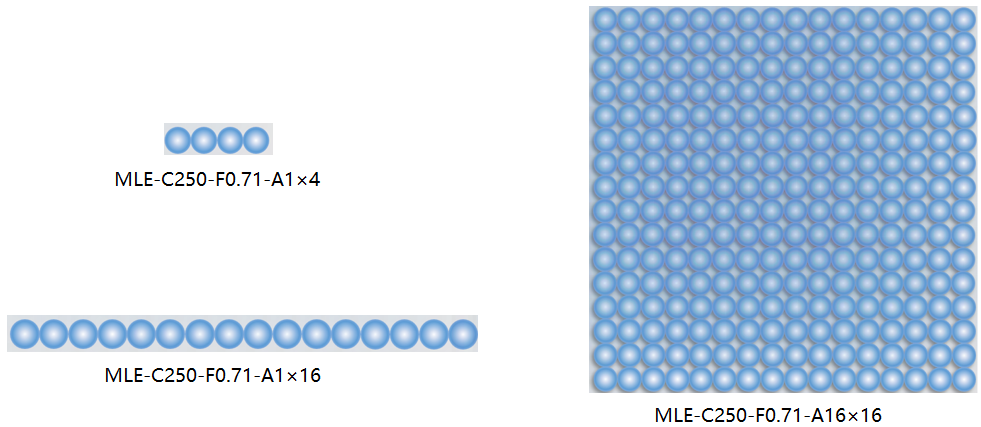

一维光纤耦合微透镜MLE-C250-F0.71-N16（左）和16x16光纤耦合微透镜MLE-C250-F0.71-N16x16（右）
这些多通道光纤耦合微透镜由熔融石英制成，由于散射极低，可最大限度地减少通道串扰，并因表面精度而最大限度地减少插入损耗。我们在生产中按照严格的技术指标执行，使得这些光纤耦合微透镜的有效焦距公差＜3%，透镜中心定位精度＜5μm，反射率（镀膜侧）＜0.25%。光纤微透镜阵列的镀膜均为1550nm增透，范围覆盖1260–1620nm。16x16光纤耦合微透镜MLE-C250-F0.71-N16x16还可提供1100nm增透，反射率＜0.5%。
MLE光纤耦合微透镜阵列的主要特点：
-高均匀性：曲率半径（RoC）、圆锥常数（Conic）及透镜间距（Pitch）高度一致
-高透射率：优化光学性能
-超低散射：减少信号干扰
-高LIDT能力
MLE多通道光纤耦合微透镜阵列的标准型号：
已经镀膜的光纤耦合微透镜阵列除镀膜参数外，其余均和未镀膜的光纤耦合微透镜一致，因此不单独列出。
|
型号 |
设计波长(nm) |
通光孔径(μm) |
Pitch(μm) |
排列 |
ROC |
有效焦距(mm) |
表面误差 |
|
MLE-C250-F0.71-A1×4 |
1550 |
200 |
250 |
1×4 |
0.315±3% |
0.710±3% |
＜100 |
|
MLE-C250-F0.71-A1×8 |
1550 |
200 |
250 |
1×8 |
0.315±3% |
0.710±3% |
＜100 |
|
MLE-C250-F0.71-A1×12 |
1550 |
200 |
250 |
1×12 |
0.315±3% |
0.710±3% |
＜100 |
|
MLE-C250-F0.71- A1×16 |
1550 |
200 |
250 |
1×16 |
0.315±3% |
0.710±3% |
＜100 |
|
MLE-C250-F0.71- A16×16 |
1550 |
200 |
250 |
16×16 |
0.315±3% |
0.710±3% |
＜100 |
