EKSPLA二极管驱动模块uniLDD

激光二极管驱动器uniLDD也称为激光二极管控制器，用于二极管泵浦固体激光器(DPSSL)，是一种模块化驱动，一些uniLDD激光二极管驱动器版本可以同时作为激光二极管的电流源和TEC控制器，也称为珀尔帖元件热控制器。

所属品牌： 立陶宛EKSPLA

产品介绍

激光二极管驱动器uniLDD也称为激光二极管控制器，用于二极管泵浦固体激光器(DPSSL)，是一种模块化驱动。这款EKSPLA二极管驱动模块uniLDD的主要目的是激光二极管的精确电流和温度控制。EKSPLA激光二极管驱动器(Laser diode driver)兼容多种二极管(单发射器、条形、堆叠、VCSEL、LED)，并支持脉冲(QCW)和连续(CW)工作模式。

uniLDD系列激光二极管控制器可提供10A-1200A的电流，同时保持0.1% pk-pk电流纹波和幅度稳定性。这款0.1% pk-pk二极管驱动模块的合规电压范围从1V-600V，在绝大多数情况下，EKSPLA会对激光二极管驱动器进行部分定制或完全定制，使在用户所需的工况下实现更好的性能。对于大批量的OEM用户，还通过移除过多组件来定制激光二极管控制器，使得驱动器在参数、成本和尺寸方面达到更好的效果。

一些uniLDD激光二极管驱动器版本可以同时作为激光二极管的电流源和TEC控制器，也称为珀尔帖元件热控制器。其中，一些0.1% pk-pk二极管驱动模块版本可以包含多达两个输出通道，这些通道可以作为两个独立的TEC控制器使用。

uniLDD系列激光二极管控制器规格参数：

型号	uniLDD-C-C		uniLDD-C-QCW		uniLDD-A-CW
输出规格
工作模式	CW¹⁾	QCW²⁾	CW¹⁾	QCW²⁾	CW	QCW
合规电压范围，min-max³⁾	1–70V⁴⁾	-	1–70V	1–65V	1–50V	-
电流范围，min-max	10–100A⁵⁾		10–100A	10–160A	10–100A
最大功率	3kW⁶⁾		3kW	3kW	2kW
功率转换效率	90–98%
电流脉冲振幅稳定性	0.1%pk to pk⁷⁾
电流纹波Current ripple	0.1%pk to pk⁸⁾
当前漂移Current drift	<0.2% ⁹⁾
工作周期	-			≤20%	-
重复频率，最大				≤5kHz
电流上升时间，典型值				5–100μs¹⁰⁾
电流脉冲持续时间，典型值				高达100ms¹¹⁾
有效值电流，最大值				100A
TEC内部控制通道的功能数量	0, 1or2¹²⁾
TEC 控制电流 min-max per channel	1–25A
TEC 控制电压 min-max per channel	1–36V
TEC控制功率 max per channel	350W
输入规格
电源要求(功率级)，min	U_{PS in min}(V)=U_{LDD out max}+5 P_{PS in min}(W)=I_{LDD out max}U_{LDD out max}duty cycle _max/100%*1.2
电源要求(控制级)	12V, 10W				12V, 15W
控制界面	默认为模拟、CAN和RS232，可根据要求提供USB、LAN和WLAN¹³⁾
软件	默认包含Ekspla的控制软件和协议说明
保护措施Protections	瞬态电流(过载)保护；开路关机；过温关机；电源电压断电(电压骤降)关机；联锁关机
物理特性
尺寸 (LxWxH)¹⁴⁾	130x90x30mm		130x90x54mm		208x65x103mm
操作要求
冷却方法	导电				强制通风
工作环境温度	≤40℃
工作底板温度	≤50℃				-
附件
CAN-USB适配器	评估时需要使用Ekspla的CAN-USB适配器
通信板	Ekspla的通信板，可通过RS232、USB、局域网、无线局域网接口控制驱动程序可根据要求提供
电压升压板	Ekspla的升压板可延长一些uniLDD型号的输出合规电压。在某些情况下，输出合规电压可提高到600V，可根据Ekspla的建议在出厂时添加
底板Baseplate	铜，默认包含				铝，根据要求包括在内
输出电源电缆	根据要求提供，可定制直径和长度
输入电源电缆	根据要求提供，可定制直径和长度
控制电缆	默认包含
外部电容器	根据Ekspla的建议，也可包括在内。可根据要求定制外部电容器的安装方案

型号	uniLDD-A-QCW				Bi-uniLDD-A-QCW		Tri-uniLDD-A-QCW
输出规格
工作模式	CW		QCW		CW	QCW	CW	QCW
合规电压范围,min-max³⁾	1–50V		1–85V		1–50V	1–85V	1–50V	1–85V
电流范围,min-max	10–100A		10–360A		20–100A	20–800A	30–300A	30–1200A
最大功率	2kW		2kW		4kW	4kW	6kW	6kW
功率转换效率	90–98%
电流脉冲振幅稳定性	0.1% pk to pk⁷⁾
电流纹波Current ripple	0.1% pk to pk⁸⁾
当前漂移Current drift	<0.2%⁹⁾
工作周期		≤20%				≤20%			≤20%
重复频率，最大		≤5kHz				≤5kHz			≤5kHz
电流上升时间，典型值		5–100μs				5–100μs			5–100μs
电流脉冲持续时间，典型值		高达100ms				高达100ms			高达100ms
有效值电流，最大值		80A				160A			240A
TEC内部控制通道的功能数量	0, 1 or 2¹²⁾			0
TEC 控制电流 min-max per channel	1–25A			-
TEC 控制电压 min-max per channel	1–36V
TEC控制功率 max per channel	350W
输入规格
电源要求(功率级)，min	U_{PS in min} (V)=U_{LDD out max}+5 P_{PS in min}(W)=I_{LDD out max}U_{LDD out max}duty cycle _max/100%*1.2
电源要求(控制级)	12V, 15W			12V, 20W			12V, 25W
控制界面	默认为模拟、CAN 和 RS232。可根据要求提供 USB、LAN和WLAN¹³⁾
软件	默认包含Ekspla的控制软件和协议说明
保护措施Protections	瞬态电流(过载)保护；开路关机；过温关机；电源电压断电(电压骤降)关机；联锁关机
物理特性
尺寸 (LxWxH)14)	208x65x103mm				250x146x98mm		250x200x98mm
操作要求
冷却方法	强制通风Forced-air
工作环境温度	≤40℃
附件
CAN-USB 适配器	评估时需要使用Ekspla的CAN-USB适配器。
通信板	Ekspla的通信板，可通过RS232、USB、局域网、无线局域网接口控制驱动程序。可根据要求提供
电压升压板	Ekspla的升压板可延长一些uniLDD型号的输出合规电压。在某些情况下，输出合规电压可提高到600 V。可根据Ekspla的建议在出厂时添加
底板Baseplate	铝，根据要求包括在内			铝，默认包含
输出电源电缆	根据要求提供，可定制直径和长度
输入电源电缆	根据要求提供，可定制直径和长度
控制电缆	默认包含
外部电容器	根据Ekspla的建议，也可包括在内。可根据要求定制外部电容器的安装方案

1) 连续波Continuous-wave。

2) 准连续波(又称脉冲波)。

3) 最小和最大限值之间的范围。并非所有最大限值都能同时达到。

4) 使用升压板布局可延长某些版本的最大合规电压。更多信息，请参见“附件”→“升压板”部分。

5) 对于一些型号，可通过并联驱动器来扩展最大电流。

6) 对于一些型号，可通过增压器板布局扩展最大功率。更多信息请参见“附件”→“增压器板”部分。

7) 在×0.5...×1的最大电流范围内。

8) DC...100 kHz带宽，最大电流范围的×0.5...×1倍。

9) 冷启动，8小时，5分钟预热后。

10) 出厂软件可根据客户要求进行调整。

11) 出厂软件和硬件根据客户要求进行调整。

12) 出厂时根据客户要求启用。

13) 在使用Ekspla外部通信板时，可根据客户要求提供USB、LAN和WLAN控制接口。

14) 由于风扇和电流传感器等硬件的细微差别，驱动器的外部尺寸可能会有±20mm的变化

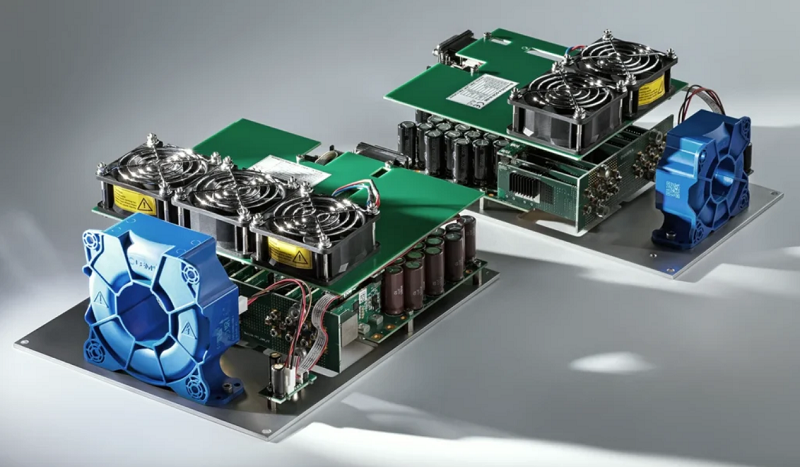

图1：激光二极管驱动器uniLDD(Laser diode driver)图示

立陶宛EKSPLA激光二极管驱动器uniLDD主要特性：

- 当前范围从10A到1200A

- 符合电压范围从1V到600V

- 电流稳定性0.1% pk to pk

- Current ripple电流纹波0.1% pk to pk

- 输出功率高达6kW

- 保护功能

瞬态(过载)保护；开路关闭；过温关闭；电源电压暂降(电压骤降)关闭；互锁停机。

- 驱动器可同时作为TEC控制器和LDD电流源工作

- 可通过模拟和数字(CAN、RS232)接口进行控制

- 独特的可定制模块化设计，使得驱动器能精确满足OEM客户的需求

- 从询价、原型制作到大批量生产阶段，快速高效

立陶宛EKSPLA激光二极管驱动器uniLDD应用：

0.1% pk-pk二极管驱动模块Laser diode driver适合用于基于晶体、光纤或直接二极管技术的飞秒、皮秒、纳秒和连续波固体激光器的泵浦，常见的应用领域有：

- 工业激光领域：微加工、焊接和切割

- 医疗激光领域：眼科、皮肤科和外科

- 科研领域：核聚变研究、光谱学和超高能物理

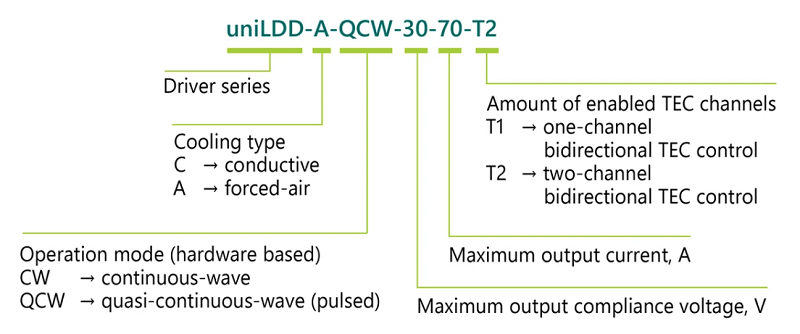

立陶宛EKSPLA激光二极管驱动器uniLDD命名方式：

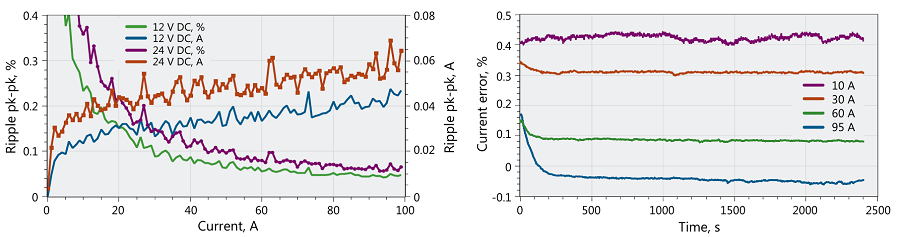

uniLDD系列激光二极管控制器的性能曲线：

图2(左图)：uniLDD纹波电流，12V和24V直流电源，2V结+10MΩ串联R负载

图3(右图)：uniLDD电流漂移和长期稳定性，不同电流下的冷启动

EKSPLA二极管驱动模块uniLDD的引脚介绍：

引脚Pin	Signal名称	方向	电压等级	描述
1	Enable	输入	TTL（LVTTL） 200µA上拉至3.3V	启用功能允许 TEC 驱动器运行，从而允许 LDD 驱动器运行。
2	准备运行(RTO)	输入/输出通过330Ω电阻	>2.4V驱动器输出处于活动状态,<0.5V输出被钳位	当“活动RTO”启用且驱动器处于活动状态时，驱动器会将RTO连接至“高”。警报会将RTO钳位至低电平并禁用驱动器输出。外部设备可将RTO钳位至地并禁用驱动器输出。RTO允许连接并联的多个驱动器的故障电路
3	Interlock	输入	10kΩ pull up to 3.3V, LOW=<0.4V	联锁功能可以连接到外部安全或机器保护开关，如门或温度开关。打开=关闭连接到GND=运行
4	GND	-
5	Vout Monitor	输出	Vout, 驱动输出电压	输出电压监视器。 Vout=二极管顺从电压+连接线上的电压降
6	Iout Monitor	输出	0-10V*=0-Ioutmax	输出电流监视器
7	Iprogram	输入	0-10V*=0-Ioutmax	输出电流设置或通过施加电压进行调制，CW和脉冲模式
8	脉冲	输入	TTL, LVTTL positive pulse	触发输入模式：触发输入。向该连接器提供的上升脉冲将触发预设宽度的输出电流脉冲。在时间门控模式下：用于启动/停止输出电流的输入"。触发输入 "连接具有相同的功能
9	GND	-
10	+5V	输出	Auxiliary 200mA	-
11	+5V	输出	Auxiliary 200mA
12	-15V	输出	Auxiliary 200mA
13	+15V	输出	Auxiliary 200mA
14	+15V	输出	Auxiliary 200mA
15	GND	-

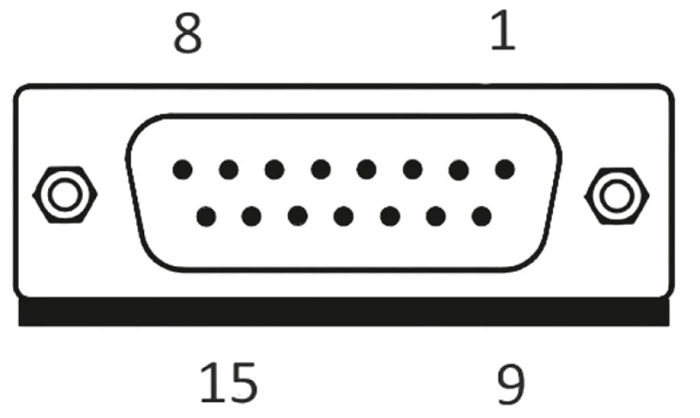

图4：D-sub 15针母模拟接口连接器

EKSPLA二极管驱动模块uniLDD产品图示：

图5：uniLDD系列激光二极管控制器尺寸
