美国OptiGrate布拉格反射式光栅(RBG)能够承受高达10J/cm²的高光学密度，这款BragGrate™反射式体布拉格光栅(Reflecting Bragg Grating)能够在532nm的波长处将激光波长热漂移量降低至5pm/k，这款反射式布拉格光栅具有320-2700nm的波长范围。
所属品牌： 美国Optigrate
美国OptiGrate的BragGrate™ Mirror是一种基于光敏硅酸盐玻璃基体制造的反射体布拉格光栅RBG（Reflecting Bragg Grating），也可叫做布拉格光栅反射镜。反射体布拉格光栅RBG专为激光谐振腔设计，该布拉格光栅反射镜放置在激光谐振腔中能够有效实现激光辐射的光谱调控和热管理功能。反射式布拉格光栅的激光模式结构通过纵向模式选择控制，带宽低至10GHz，反射式布拉格光栅的定制中心波长精度为0.1-0.5nm。高功率反射式体布拉格光栅/布拉格光栅反射镜BragGrate™ Mirror具有创下纪录的的低吸收和散射性能，美国OptiGrate布拉格反射式光栅(RBG)能够承受高达10J/cm²的高光学密度，这款BragGrate™反射式体布拉格光栅(Reflecting Bragg Grating)能够在532nm的波长处将激光波长热漂移量降低至5pm/k，这款反射式布拉格光栅具有320-2700nm的波长范围。
反射体布拉格光栅RBG优势与特点：
- 高功率工作，超过1kW
- 高能量工作，高达5J/cm2
- 低至无功率损耗
- 无限制寿命；10年内未检测到参数退化
- 激光线宽缩小至20pm，具有优异的热稳定性
- 环境稳定性
- 无偏振依赖性
- 在实现SFM振荡方面具有独特的解决方案
- 接近衍射极限的光束质量
高功率反射式体布拉格光栅BragGrate™ Mirror的应用：
- 激光谐振腔中的纵向和横向模式选择
- 固体激光器
- 高功率激光二极管
- 用于光谱学的MM和SM激光二极管模块
- 窄线光谱激光源（例如拉曼光谱）
- 光纤激光器
- 激光雷达、LIDARS等
美国OptiGrate布拉格反射式光栅(RBG)的产品规格：
|
布拉格反射式光栅(RBG) |
|
|
衍射效率(DE) |
3-99.7% |
|
光谱带宽 |
20pm-20nm |
|
波长范围 |
320-2700nm |
|
光栅厚度 |
0.50-20mm |
|
孔径 |
达35×35mm2 |
|
角度选择性 |
1-100mrad |
|
入射角/出射角 |
0-45° |
|
光栅到表面倾斜角度 |
<3 arc min |
|
吸收/散射损耗 |
＜2% |
BragGrate™反射式体布拉格光栅的标准参数：
|
BragGrate™反射式体布拉格光栅 |
|
|
中心波长 |
405，78X，8XX，9XX，10XX，15XX，19XXnm |
|
光谱带宽 |
0.1-0.3nm |
|
衍射效率 |
10-35，90，99% |
|
横向尺寸 |
1.5×2, 1.5×12, 5×5mm2 |
|
厚度 |
1，2.5，4.0mm |

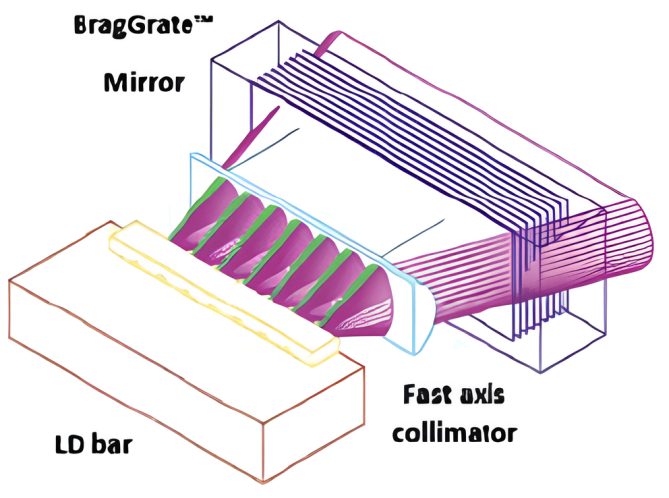

使用高功率反射式体布拉格光栅(Reflecting Bragg Grating)对LD条形锁定示意图

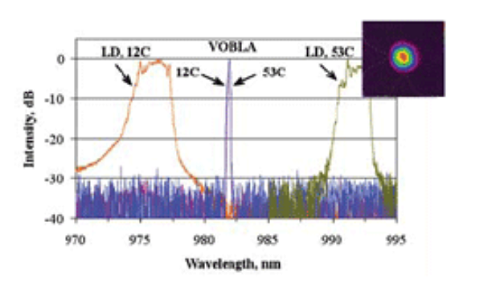

在不同温度下，2W自由运行LD和使用反射式体光栅的标准化光谱，线宽变窄<45pm。
插图：带有10%DE反射式体光栅的模式轮廓
