YAG激光的3次谐波(355nm)加工用的高NA无限共轭近紫外用物镜物镜。由于设计上校正了可见谱区像差，可以与激光光束同轴观察加工面。近紫外用物镜也可用于可见光(532nm)的脉冲激光。
所属品牌： 日本OptoSigma
YAG激光的3次谐波(355nm)加工用的高NA无限共轭近紫外用物镜物镜。由于设计上校正了可见谱区像差，可以与激光光束同轴观察加工面。NUV物镜工作距离(WD)长，场曲也得到校正，在视场边缘也可以得到自然清晰的观察图像。可以用于同轴观察系统或激光导入光学系统等，是无限远校正的物镜。也可用于近紫外光及红外光的观察。近紫外用物镜也可用于可见光(532nm)的脉冲激光。激光损伤阈值(参考值) 0.05J/cm2 (355nm)，0.1J/cm2 (532nm)(脉冲宽：10ns，重复频率：20Hz)
西格玛光机近紫外用物镜使用信息
-西格玛光机对NUV物镜还备有固定式的物镜支架(LHO-26)。
-如果需要把NUV物镜固定在十字动支架上时，请向技术咨询。
-作为激光加工物镜使用时，Optosigma也供应同轴照明观察单元(OUCI-2)和激光导入用分色棱镜(DIMC)。
-如希望定制对应更薄玻璃盖板的近紫外校正物镜的话，欢迎咨询。
Optosigma近紫外校正物镜使用注意事项
-将物镜使用于激光加工时，请将入射光束直径扩展到瞳径的一半左右时使用。入射光束很细时，不能得到很小的聚光光斑。此外，激光的能量密度过高时，还有可能损伤物镜。
-使用近紫外校正物镜进行加工激光时，加工溅出的粉末可能弄脏物镜的镜面。请确保充分的工作距离(WD)或插入薄的保护镜片，不要弄脏物镜。
-倍率为使用f=200mm管镜时的数值。使用其他产商生产的显微镜管镜时，倍率有可能不同。首先要确认使用成像管镜的焦距，从管镜焦距和物镜焦距的比例来求出的实际倍率。

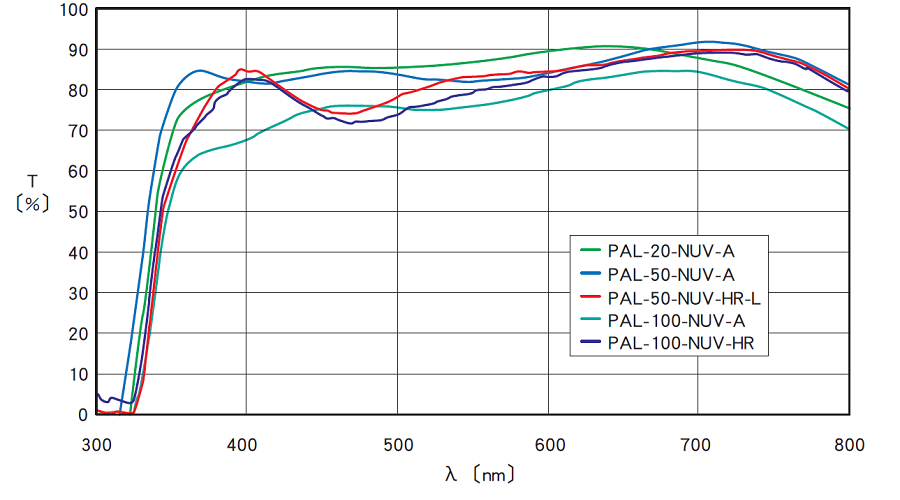

Optosigma近紫外物镜PAL-NUV透过率波长特性图(T:透过率)
Optosigma近紫外物镜PAL-NUV技术参数表：
有效孔径=2×焦距×NA
|
型号 |
镜筒标记 |
倍率(倍) |
焦距(mm) |
NA |
工作距离WD(mm) |
分辨率(um) (λ=550nm) |
焦深(um) (λ=550nm) |
(φ24目镜) (mm) |
视场(1/2型) (mm) |
自重(kg) |
|
PAL-10-NUV |
PlanApo NUV 10x |
10倍 |
20 |
0.28 |
30.5 |
0.98 |
±3.5 |
φ2.4 |
0.48×0.64 |
0.27 |
|
PAL-20-NUV-B |
PlanApo NUV 20x |
20倍 |
10 |
0.4 |
17.36 |
0.69 |
±1.7 |
φ1.2 |
0.48×0.64 |
0.29 |
|
PAL-50-NUV-B |
PlanApo NUV 50x |
50倍 |
4 |
0.45 |
15.1 |
0.61 |
±1.4 |
φ0.48 |
0.10×0.13 |
0.36 |
|
PAL-100-NUV-A |
PlanApo NUV 100x |
100倍 |
2 |
0.57 |
11.23 |
0.48 |
±0.8 |
φ0.24 |
0.05×0.06 |
0.38 |
|
PAL-50-NUV-HR-L-B |
PlanApo NUV HR 50x |
50倍 |
4 |
0.65 |
9.11 |
0.42 |
±0.7 |
φ0.48 |
0.10×0.13 |
0.5 |
|
PAL-100-NUV-HR |
PlanApo NUV HR 100x |
100倍 |
2 |
0.7 |
10 |
0.39 |
±0.6 |
φ0.24 |
0.05×0.06 |
0.53 |

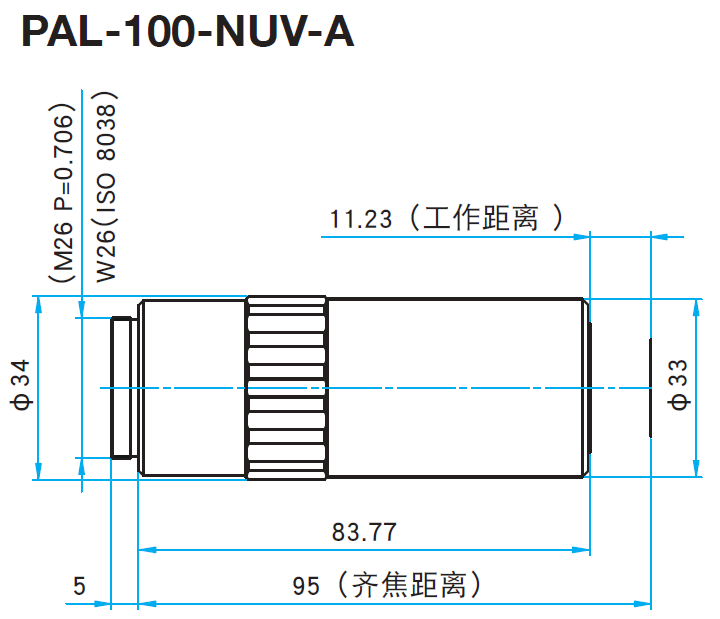

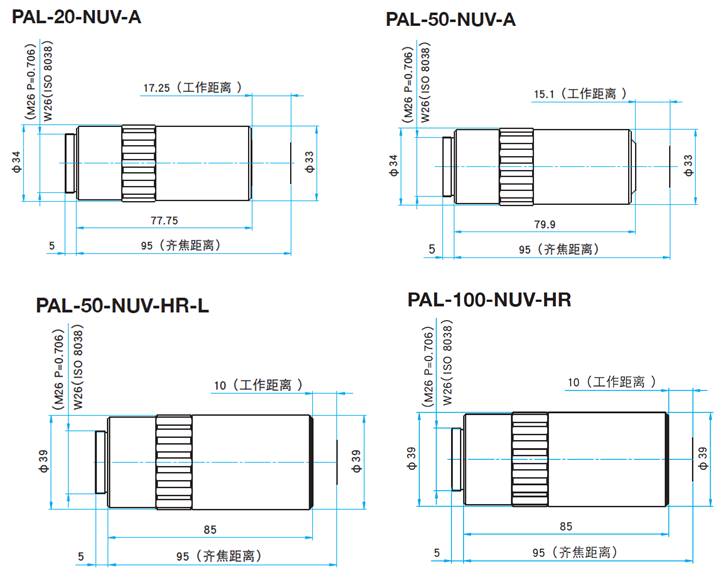

西格玛光机近紫外用物镜外形图：
