美国Wasatch Photonics作为VPH体相位全息透射光栅,OCT光栅领域的领先供应商可根据用户的特定应用需求和光学设计定制VPH光栅。实现灵敏度与扫描速度的极大化，研发的高色散光栅能在100-200nm极端工作波长范围内，为所有偏振状态提供高效性能
所属品牌： 美国Wasatch Photonics
美国Wasatch Photonics获得专利的高色散光栅(High Dispersion)，可实现灵敏度与扫描速度的极大化。清晰、深层的SD-OCT图像需要一种覆盖宽带宽且具有极大信噪比的光学设计，正因如此，Wasatch Photonics研发的高色散光栅能在100-200nm极端工作波长范围内，为所有偏振状态提供高效性能，因此，这个系列还可叫做OCT用体全息光栅和体相位全息透射光栅(OCT光栅)。用户可选择库存VPH体相位全息透射光栅,OCT光栅产品，也可定制OCT技术积淀的专属OCT用体全息光栅，众多OEM客户信赖Wasatch Photonics全程协作——从概念构思到产品上市，支持数十至数千件的量产需求。
透射式VPH光栅允许更紧凑的光学设计，效率更高，杂散光更少，将美国Wasatch Photonics的VPH光栅置于系统的核心，可更快地获得更清晰的图像。
体相位全息透射光栅(OCT光栅)——OEM解决方案：
作为VPH体相位全息透射光栅,OCT光栅领域的领先供应商，Wasatch Photonics提供更多设计技术，可根据用户的特定应用需求和光学设计定制VPH光栅。Wasatch Photonics行业领先的Cobra OCT光谱仪采用这些光栅，可提供交钥匙或定制解决方案，加速用户的系统设计与产品上市进程。从原型开发到批量生产，美国Wasatch Photonics能在300-2500nm波长范围内，为用户的OCT成像需求提供精准优化的解决方案。

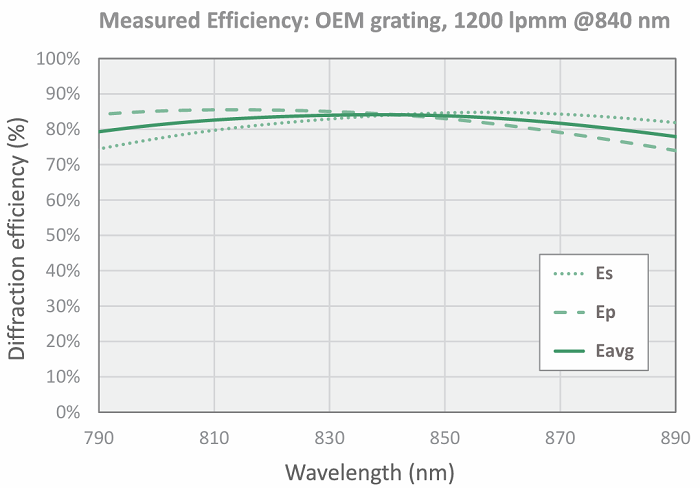

VPH体相位全息透射光栅,OCT光栅衍射效率参考图
Wasatch Photonics对每片VPH透射光栅进行测量，以确保其具备卓越的一阶衍射效率。许多其他供应商仅提供理论总衍射效率曲线，该数据包含其他阶次衍射，无法真实反映实际性能表现。
OCT用体相位全息光栅VPH的特点：
- 高色散光栅(High Dispersion)获得专利宽带高色散设计
- 出色的一阶衍射效率，实现更高灵敏度与更快扫描速率
- 全光谱波段内具备优异的均匀性
- 极小化偏振依赖性
- 低透射波前误差
- 低散射和AR涂层可最大限度地减少杂散光
- 坚固耐用设计，便于清洁
- 支持紧凑型透射光学结构

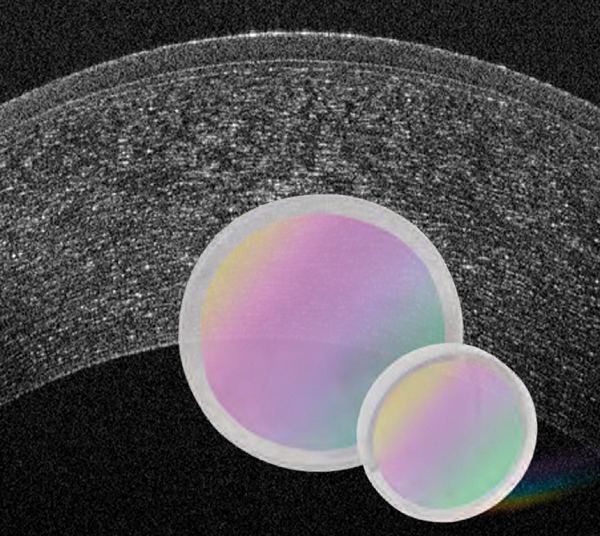

OCT用体相位全息光栅VPH/体相位全息透射光栅(OCT光栅)图示
高质量的SD-OCT成像始于合适的OCT用体全息光栅：
美国Wasatch Photonics的体相全息光栅在性能与设计上无可匹敌，成为眼科与成像领域的首选。专有工艺将光栅结构封装于坚固外壳中，便于系统组装时的清洁与操作。透射式体相全息光栅可实现更紧凑的光学设计，兼具更高效率与更低杂散光。将Wasatch Photonics的体相全息光栅置于系统核心，助您更快获得更清晰的图像。您可选择库存的OCT用体相位全息光栅VPH用于科研，或联系我们探讨定制方案，满足您下一代OEM开发项目或产品设计需求（波长范围300-2500nm）。
体相位全息透射光栅(OCT光栅)的规格参数：
|
规格 |
WP-1200/840-xx |
WP-HD1800/840-xx |
WP-HD1145/1310-xx |
|
波长 |
740-940 nm |
790-890 nm |
1220-1400 nm |
|
衍射效率 |
≥85%, ave pol |
≥82%, ave pol |
≥86%, ave pol |
|
空间频率Spatial Frequency |
1200±0.5 lines/mm |
1800±1 lines/mm |
1145±1 lines/mm |
|
入射角(AOI) |
30.2°@840 nm |
49.1°@840 nm |
48.6°@1310 nm |
|
尺寸 (-xx) |
25.4mmØ x 3.0mm 50.8mmØ x 6.0mm 25 x 25 x 3mm 35 x 45 x 6mm |
25.4mmØ x 3.0mm 30.0mmØ x 6.0mm 50.8mmØ x 6.0mm 35 x 45 x 6mm |
25.4mmØ x 3.0mm 50.8mmØ x 6.0mm 35 x 45 x 6mm |
|
波前畸变 |
< λ/5 rms@633 nm over a 25 mm diameter |
||
|
表面质量 |
60-40 scratch-dig |
||
|
AR镀膜 |
针对指定波长范围及AOI进行优化 |
||
