Wasatch Photonics体相位全息衍射光栅(VPH)

美国Wasatch Photonics的VPH透射光栅(VPH Transmission Gratings)在激光脉冲压缩、天文观测和高光谱成像领域提供业界领先的性能，具备高效率、低偏振依赖性，并在宽带宽和大型有效孔径范围内保持均匀性

所属品牌： 美国Wasatch Photonics

产品介绍

美国Wasatch Photonics的透射式体相位全息光栅VPH具备高效率、低偏振依赖性，并在宽带宽和大型有效孔径范围内保持均匀性——所有特性均集成于经现场验证的坚固封装中。美国Wasatch Photonics拥有多项专利设计技术，可灵活推荐适合用户独特应用的VPH光栅。美国Wasatch Photonics的透射式体相位全息光栅VPH波长范围覆盖紫外/可见光/近红外波段(300-2500nm)，带宽5-800nm，空间频率150-5000 lines/mm

美国Wasatch Photonics的VPH透射光栅(VPH Transmission Gratings)在激光脉冲压缩、天文观测和高光谱成像领域提供业界领先的性能，专利的Dickson光栅和高色散VPH透射光栅可在宽带宽范围内实现高效率传输，因此特别适用于光学相干断层扫描(OCT)、拉曼与荧光光谱等高要求应用，以及其他高速、低光照环境下的应用场景。

透射式体相位全息光栅VPH/ VPH透射光栅的特点：

可见光到近红外VPH光栅(VPH Transmission Gratings)的特点：

- 在整个光谱带上具有很高的一阶衍射效率

- 低散射和AR涂层，最大限度地减少杂散光；低极化依赖性

- 坚固耐用，易于清洁、处理和对齐

- 是光谱学、高光谱成像和OCT的理想选择

VPH脉冲压缩光栅(VPH Transmission Gratings)的特点：

- S偏振光在全光谱带内达到90%的一阶衍射效率

- 全通光孔径范围内衍射效率均匀，实现最小光束畸变

- 衍射波前畸变低，散射最小；易于清洁与操作

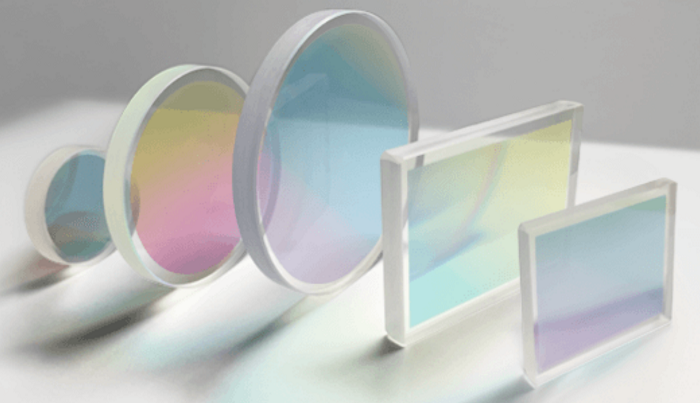

Wasatch Photonics体相位全息衍射光栅(VPH)/VPH体相位全息透射光栅图示

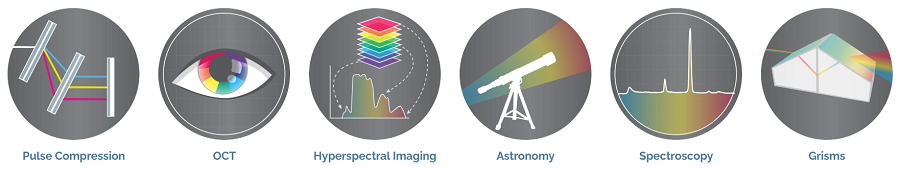

VPH体相位全息透射光栅/ VPH透射光栅的应用：

- 脉冲压缩

- OCT

- 高光谱成像

- 天文学，光谱学

- Grisms

透射式体相位全息光栅VPH和脉冲压缩光栅的规格参数：

序号	Spatial Frequency频率	波长范围	入射角度	尺寸	厚度
可见光(400-750nm)	600l/mm@600nm CWL	450-750nm	AOI=10.6°	25.4mm,50.8mm	3mm,6mm
	1000l/mm@600nm CWL	500-700nm	AOI=17.5°	25.4mm,50.8mm	3mm,6mm
	1800l/mm@532nm CWL	450-650nm	AOI=28.6°	25.4mm,50.8mm	3mm,6mm
	360l/mm@550nm CWL	400-700nm	AOI=5.7°	25.4mm	3m
近红外(700-1050nm)	600l/mm@900nm CWL	750-1050nm	AOI=15.7°	25.4mm,50.8mm	3mm,6mm
	1200l/mm@840nm CWL	700-960nm	AOI=30.3°	25.4mm,50.8mm	3mm,6mm
	1624l/mm@870nm CWL	800-940nm	AOI=44.9°	25.4mm,50.8mm	3mm,6mm
	1800l/mm@840nm CWL	790-890nm	AOI=49.1°	25.4mm,50.8mm	3mm,6mm
短波红外(900-1800nm)	250l/mm@1250nm CWL	900-1800nm	AOI=9.0°	30mm	3mm
	1145l/mm@1310nm CWL	1220-1400nm	AOI=48.6°	25.4mm,50.8mm	3mm,6mm
	600l/mm@1550nm CWL	1300-1800nm	AOI=27.7°	25.4mm,50.8mm	3mm,6mm
脉冲压缩光栅	800l/mm@1030nm CWL	980-1080nm	AOI=24.3°	方形: 45x30mm	6mm
脉冲压缩光栅	1700l/mm@1030nm CWL	1020-1040nm	AOI=61.1°	方形: 92x28mm	6mm

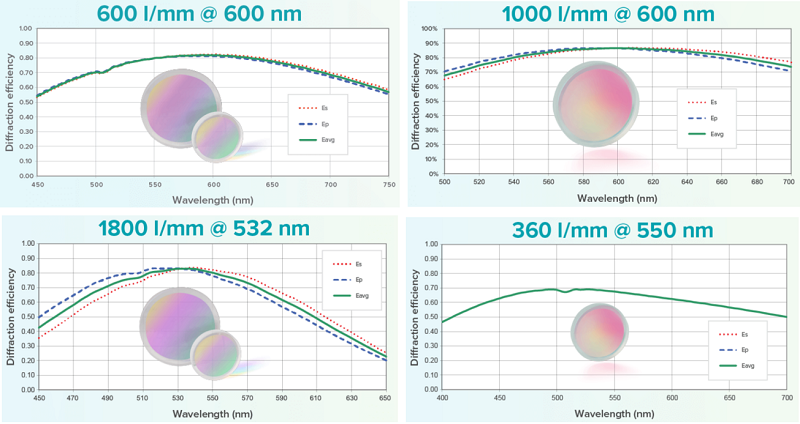

Wasatch Photonics体相位全息衍射光栅(VPH)在可见光400-750nm的衍射效率曲线图：

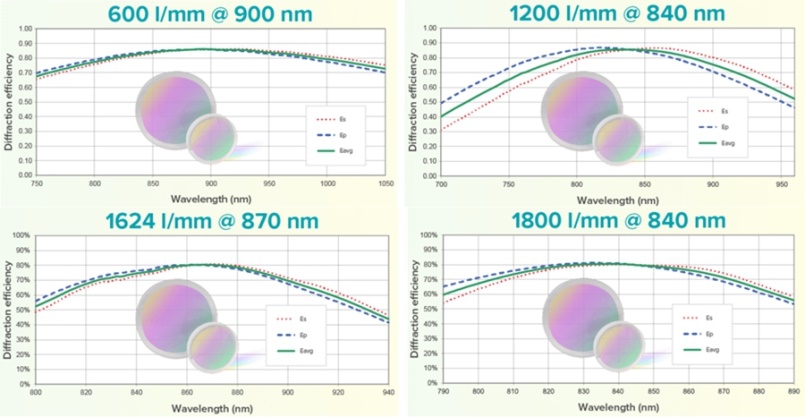

Wasatch Photonics体相位全息衍射光栅(VPH)在近红外700-1050nm的衍射效率曲线图：

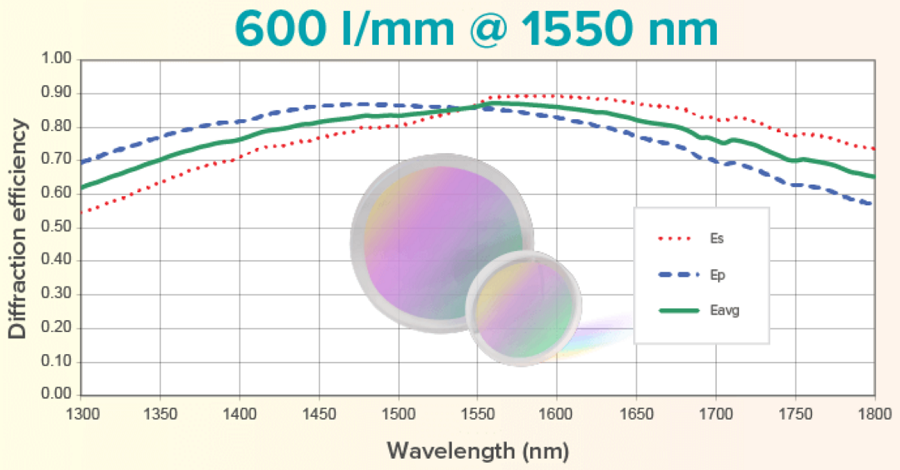

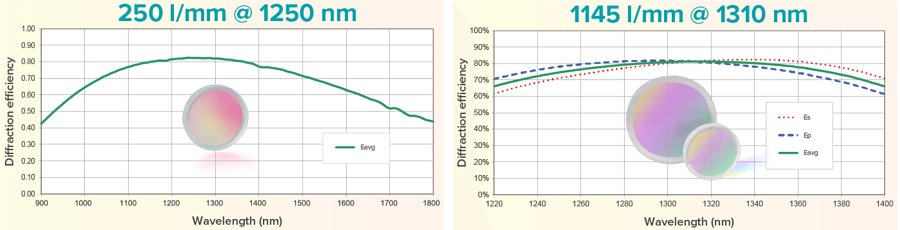

Wasatch Photonics VPH体相位全息透射光栅在短波红外900-1800nm的衍射效率曲线图：

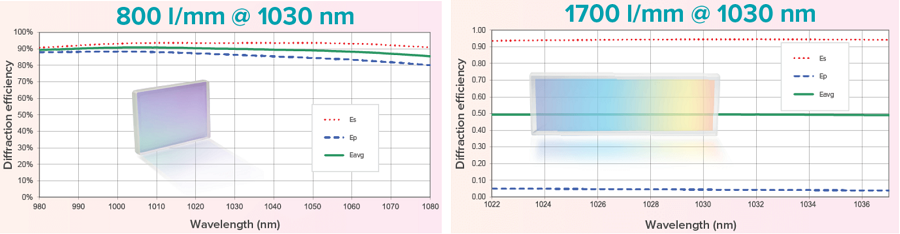

Wasatch Photonics 脉冲压缩光栅的衍射效率曲线图：
