用于激光调谐的平面光栅

本文介绍用于激光调谐的Spectrogon平面光栅，英文名是Plane Gratings for laser tuning，具有极低杂散光和高效率的特点，并针对特定应用进行了优化，还可称为高效率激光调谐衍射光栅。Spectrogon光栅波长范围200至2000nm，还可为用户提供定制服务。

所属品牌： 瑞典Spectrogon

产品介绍

Spectrogon是一家源自瑞典的光学元件供应商，专注于提供基于干涉和衍射技术的先进光学部件与子系统，尤其是在衍射光学元件方面，具有声誉和顶尖技术实力的专业公司。瑞典Spectrogon的核心产品是衍射全息光栅，本文介绍用于激光调谐的平面光栅，英文名是Plane Gratings for laser tuning，具有极低杂散光和高效率的特点，并针对特定应用进行了优化，还可称为高效率激光调谐衍射光栅。Spectrogon光栅波长范围200至2000nm，还可为用户提供定制服务。

订购瑞典Spectrogon激光调谐平面光栅/用于激光调谐的平面光栅(Plane Gratings for laser tuning)时，请参照以下格式，或从下方标准Spectrogon光栅列表中选择。

G 1100 W x H x Thk 1200-1600nm (TM/-1) constant incidence angle 75°

- G代表掠入射光栅，P代表Plano，L代表Littrow光栅（可选信息）

- 1100是凹槽密度(凹槽频率)，单位：凹槽grooves/mm

- W是与光栅槽平行的基材尺寸，单位：mm

- H是与光栅槽垂直的基材尺寸，单位：mm

- Thk是毛坯料的厚度，单位：mm

- 1200-1600nm是所需的优化范围，也可指定波长范围或具有峰值波长的范围

- (TM/-1)是所需的偏振状态和衍射阶次，光栅应针对此进行优化。TE以及平均值(TM+TE)/2也可指定

- 恒定偏差10°是光栅应优化的配置，也可指定恒定入射角θ°

其他规格的激光调谐平面光栅/用于激光调谐的平面光栅/高效率激光调谐衍射光栅可根据需求定制，请联系我们！

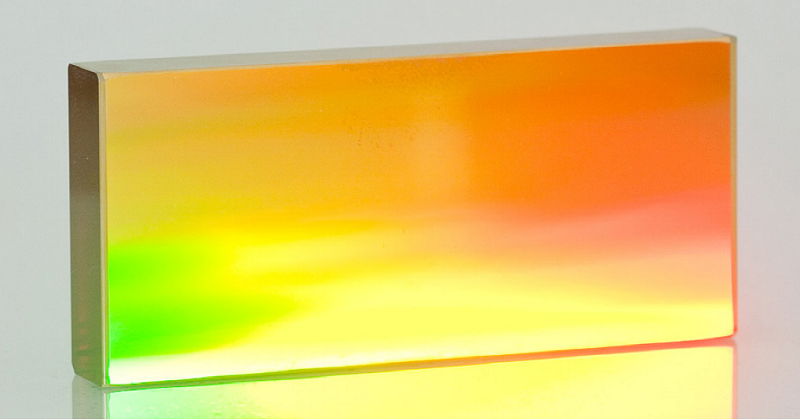

Spectrogon光栅/激光调谐平面光栅(Plane Gratings for laser tuning)图示

瑞典Spectrogon激光波长调谐平面光栅/高效率激光调谐衍射光栅的标准型号表：

注：所示Spectrogon光栅中的激光波长调谐平面光栅(Plane Gratings for laser tuning)的效率曲线仅适用于指定几何结构和波长，实际值可能因使用几何结构和测量技术而有所不同。

产品编号Art no	描述(Z)	优化波长(nm)	偏差(Deg)	最小效率%(TM/-1)
715.706.570	G 0600 14x76x16 VIS (Z)	633	82	29
715.702.360	G 0800 10x15x10 NIR	1550	57	92
715.702.280	G 0900 10x15x10 NIR	1550	60	92
715.702.270	G 0900 13x29x10 NIR	1550	75	85
715.702.300	G 0900 15x15x10 1550 nm	1550	70	90
715.702.290	G 0900 15x15x10 NIR	1550	75	85
715.702.340	G 0900 15x20x10 NIR	1550	75	85
715.705.020	G 0900 30x30x6 NIR	1065	75	43
715.702.390	G 0930 10x15x10 NIR	1550	75	85
715.702.380	G 0955 10x15x10 NIR	1500	75	85
715.702.230	G 0990 10x15x10 NIR	1400	60	90
715.702.930	G 1050 10x15x10 NIR	1310	75	85
715.704.820	G 1200 15x60x10 NIR	1240	85	60
715.705.700	G 1200 20x20x6 NIR	980	75	90
715.703.290	G 1200 20x90x16 NIR	1050	80	78
715.704.040	G 1350 15x60x10 NIR	1240	85	60
715.706.230	L 1600 10x15x6 NIR	900	Dev 0-10°	90
715.705.060	G 1600 10x25x10 NIR	780	75	85
715.705.720	G 1630 10x25x10 NIR	830	66	90
715.702.780	G 1700 10x25x10 NIR	780	85	50
715.000038	G 1800 10x20x6 NIR	633	85	62
715.705.500	G 1800 10x25x6 NIR	975	75	85
715.704.950	G 1800 20x70x15 VIS	650	80	70
715.703.900	G 1800 20x90x16 VIS-NIR	800	74	80
715.703.650	G 1800 20x90x16 VIS-NIR	800	85	45
715.700.790	G 2400 10x25x10 VIS-NIR	633	75	75
715.705.100	G 2400 10x30x6 VIS	550	80	68
715.705.430	G 2400 12.5×62.5×10 VIS-NIR	575	80	65
715.702.880	G 2400 15x60x10 VIS-NIR	590	81	50
715.704.960	G 2400 20x70x15 VIS	500	80	70
715.703.660	G 2400 20x90x16 VIS	514	85	46
715.704.970	G 3000 20x70x15 VIS	500	86	37
715.702.760	G 3000 20x90x16 VIS	470	85	42
715.704.980	G 3600 20x70x15 VIS	400	80	60
