QWPD双波长相位延迟片

CVI激光级双波长波片的两个波长的延迟并不相同。其中，选定的第一波长的延迟为二分之一个波长（λ）。选定的第二波长的延迟为一个波长（λ），这样会使同一束激光束中第一选定的波长相位产生延迟而选定的第二波长在相位显示中保持不变。双波长相位延迟片采用多阶设计。

所属品牌： 美国CVI Laser Optics

产品介绍

CVI激光级双波长波片，又称LASER GRADE DUAL-WAVELENGTH WAVEPLATES，简称（QWPD双波长波镜片）。属于CVI针对用户对指定的不同波段进行分别调整而设计的一种双波长波晶片。在损伤阈值优秀（10J/cm²；20ns；20Hz@1064nm）的条件下同时能保证两个设计的中心波段的都有优秀的透过率和稳定性。由于Nd:YAG激光波段及其倍频波段在工业中被广泛使用。因此双波长相位延迟片主要设计的波长为Nd:YAG的激光波长及其倍频波长。

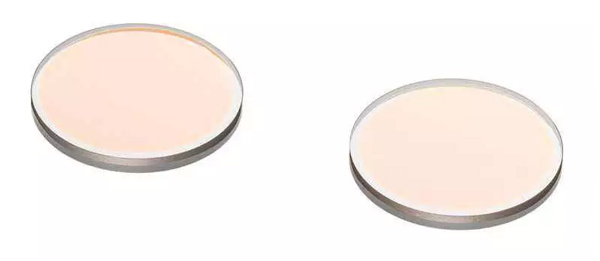

双波长石英波片标准品：

CVI激光级双波长波片型号	第一波长AR镀膜	波长1	延迟	第二波长AR镀膜	波长2	延迟
QWPD-355-2-532-1-05	R＜0.5%	355nm	λ/2	R＜0.5%	532nm	λ
QWPD-355-2-1064-1-05	R＜1.3%	355nm	λ/2	R＜0.5%	1064nm	λ
QWPD-532-2-1064-1-05	R＜0.6%	532nm	λ/2	R＜0.3%	1064nm	λ
QWPD-1064-2-532-1-05	R＜0.3%	1064nm	λ/2	R＜0.6%	532nm	λ

CVI激光级双波长波片的两个波长的延迟并不相同。其中，选定的第一波长的延迟为二分之一个波长（λ）。选定的第二波长的延迟为一个波长（λ），这样会使同一束激光束中第一选定的波长相位产生延迟而选定的第二波长在相位显示中保持不变。双波长相位延迟片采用多阶设计。该设计可以同时满足两种波长的延迟要求和稳定性。正因为双波长石英波片具有较高的阶数，所以双波长波晶片比较适合在相对窄的带宽和恒定且合适的操作温度范围内使用。
