Photon ect高光谱成像仪 首页 > 产品中心 > Photon ect高光谱成像仪

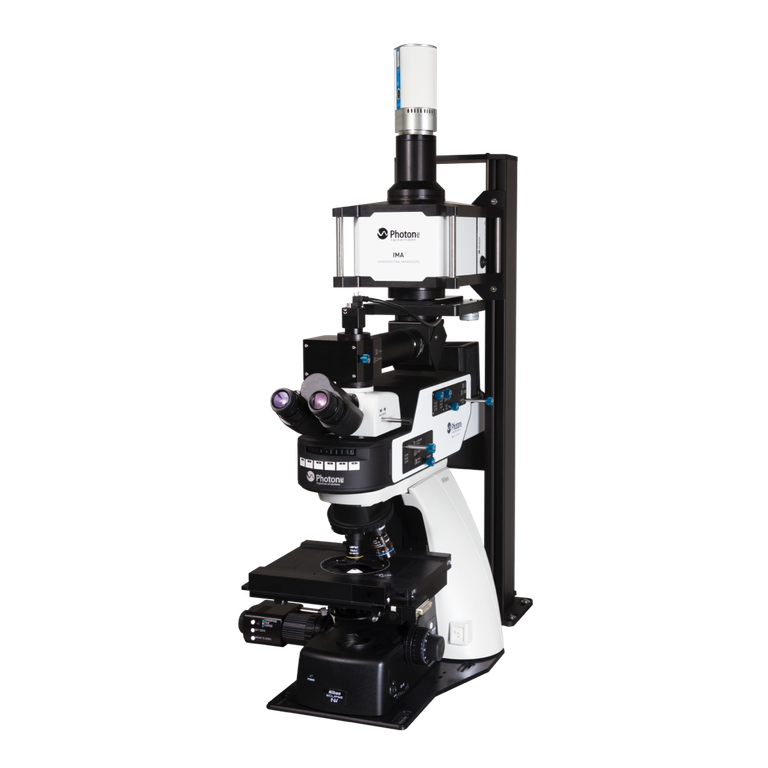

IMA™高光谱暗场显微镜

IMA™高光谱暗场显微镜

加拿大Photon ect生产的 IMA™高光谱显微成像系统可提供可见光、近红外和短波红外范围的光谱和空间信息,因此也是一种400~1620nm荧光高光谱成像系统,纳米高光谱显微成像系统的光学分辨率<2nm。IMA高光谱暗场显微镜基于高通滤波器成像技术,IMA比标准的逐点或基于线扫描的系统更快、更有效,高光谱成像显微镜是一种高光谱成像仪和暗场高光谱显微成像系统。

所属品牌: Photon etc

产品介绍

IMA™高光谱显微成像系统400~1620nm,光学分辨率<2nm


加拿大Photon ectIMA高光谱暗场显微镜规格:

VIS-SWIR型号 400~1620nm



光学规格

VIS 400~1000nm

SWIR 900~1620nm



光学分辨率(FWHM

< 2 nm

< 4 nm



光谱通道

连续可调



空间分辨率

亚微米(受显微镜物镜限制)



相机

CCDEMCCDsCMOS

Photon ec公司的InGaAs相机

ZephIR1.7Alize1.7



激发波长(高达3个)

405447532561660730785808nm(其他波长可定制)



显微镜特点

科研级别的产品,可正放或倒放



波长分辨率精度

FWHM/8



最大扫描速度

单波长150 ms



XY方向的行程

76mm×52mm(搭配手动台)



Z轴分辨率

100nm



白光照明

透射、反射,汞、卤素



照明选项

荧光模式,暗场模式(有性或干性)



视频模式

百万像素摄像头,且样品可视化



数据处理

空间滤波,数据统计,光谱提取,数据归一化,

光谱标定,光谱叠加,中心位置图



高光谱数据格式

HDF5FITS



软件配置

电脑(Windows 10-64 bits,PHySpec™控制分析软件(含电脑)



尺寸

150cm×85cm×82cm



重量

80kg



电源配置

120VAC/12A/60Hz230VAC/12A/50Hz



附件及可选项

物镜放大率

10×,20×,40×,50×,60×,100×

光谱范围延伸

例如UV选项中FWHM=10nm

电动台

行程100mm×100mm,分辨率22nm

滤光轮

最高6个带通滤波器

电致发光模块

第二个相机接口

绝对光度校准

高分辨率模块:900nm~1620nmFWHM<1 nm

光学台建议搭配气升式防震台;

900mm×1800mm×60mm36''×72''×2.4'')或

900mm×900mm×60mm36''×36''×2.4'')光学台紧挨着标准的900mm×900mm×60mm36''×36''×2.4'')光学台


Photon ectIMA高光谱显微成像系统特点和优点:

-围包含可见光、近红外、短波长红外范围(400~1620nm

-快速绘制光致发光、电致发光、荧光成像图像,显示反射率、透过率参数

-系统更高效



加拿大Photon ect生产的 IMA™高光谱成像显微镜可提供400 nm~1620 nm范围内的光谱和空间信息, 光学分辨率<2nm,这种高光谱显微镜搭配高效率的分析系统,可快速绘制光致发光、电致发光、荧光等图像,显示反射率和透射率等参数,是一种高效率的400~1620nm荧光高光谱成像系统暗场高光谱显微成像系统

IMA™高光谱显微成像系统可以用于多路复用系统,如下图所示,透明玻璃上的碳纳米管显示出17种假色图样,分别对应17种不同的波长。



IMA纳米高光谱显微成像系统可以不均匀材质的缺陷识别。左下图代表了钙钛矿分子用C60作为电子传输层,C60电致发光分裂衍生的准费米能级的完全映射;右下图代表了当前传输效率的映射。



Photon ect高光谱暗场显微镜可进行样品生长和降解的研究。例如下图表示钙钛矿晶体的光致发光中心波长在770nm的黑白和假色图,以及分别对应的高光谱数据。
